Αρχικός πομποδέκτης ινών SFP 850nm ενότητας 10G 300m FTLX8571D3BNL

Αρχικός πομποδέκτης ινών SFP 850nm ενότητας 10G 300m FTLX8571D3BNL

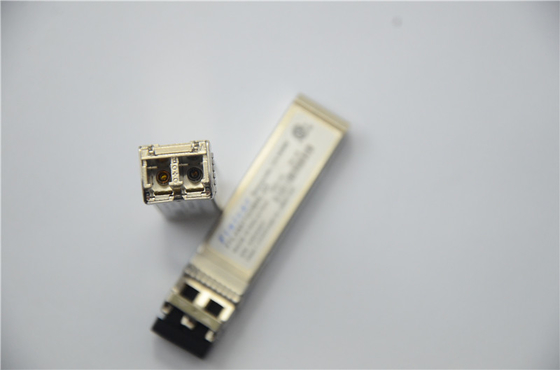

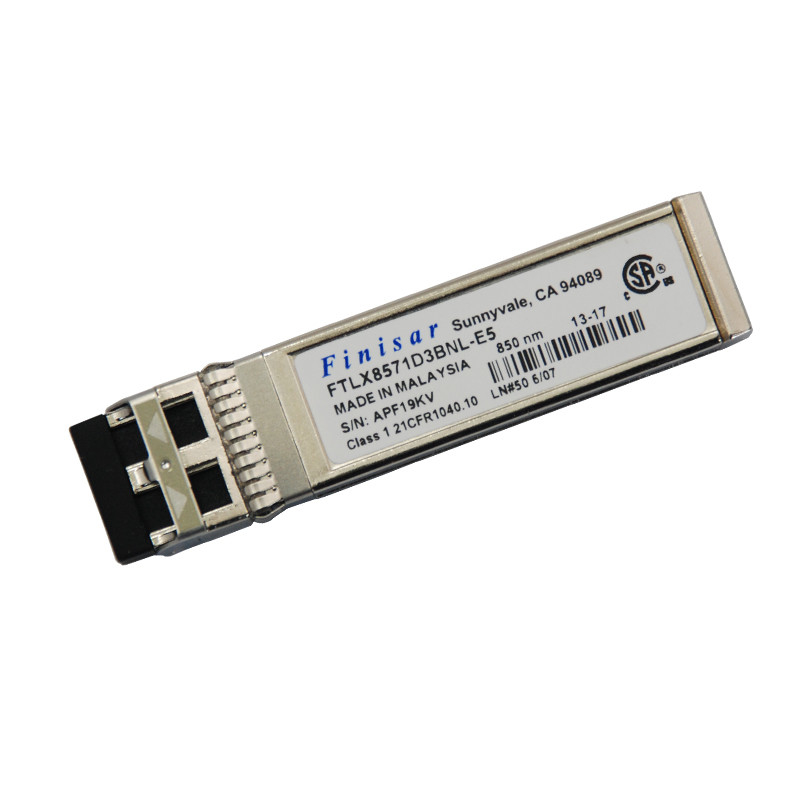

Οπτικός πομποδέκτης ινών SFP 850nm ενότητας 10G 300M Finisar FTLX8571D3BNL

FTLX8571D3BCV οπτική ενότητα Fetures:

Καυτός-pluggable ίχνος SFP+

• Ποσοστό επιλέξιμα 1,25 Gb/s υποστηρίξεων ή 9,95 έως 10,3 ποσοστά δυαδικών ψηφίων Gb/s

• Διασκεδασμός δύναμης < 1W="">

• RoHS-6 υποχωρητικός (αμόλυβδος)

• Εμπορική σειρά θερμοκρασίας 0°C σε 70°C

• Ενιαίος ανεφοδιασμός 3.3Vpower • Μέγιστο μήκος συνδέσεων 300m το 2000 MHZ-χλμ MMF

• Μη ψυχόμενο λέιζερ 850nm VCSEL

• Δέκτης που περιορίζει την ηλεκτρική διεπαφή

• Διπλός συνδετήρας LC • Ενσωματωμένες ψηφιακές διαγνωστικές λειτουργίες.

ΕΦΑΡΜΟΓΕΣ

• 1000base-SX 1G Ethernet

• 10GBASE-SR/SW 10G Ethernet

Χαρακτηριστικό γνώρισμα FTLX8571D3BNL

Εκτεταμένοι πομποδέκτες θερμοκρασίας SFP+ Finisar οι FTLX8571D3BNL υποστηρίζουν το τμηματικό πρωτόκολλο επικοινωνίας 2 καλωδίων όπως

καθορισμένος στα sff-8472. Είναι πολύ στενά συνδεδεμένο στο E2 PROM που καθορίζεται στα πρότυπα GBIC, με το ίδιο πράγμα ηλεκτρικό

προδιαγραφές. Η τυποποιημένη τμηματική ταυτότητα SFP+ παρέχει την πρόσβαση στις πληροφορίες προσδιορισμού που περιγράφουν του πομποδέκτη

ικανότητες, τυποποιημένες διεπαφές, κατασκευαστής, και άλλες πληροφορίες. Επιπλέον, οι πομποδέκτες Finisar SFP+ παρέχουν το α

ενισχυμένη ψηφιακή διαγνωστική διεπαφή ελέγχου, η οποία επιτρέπει τη σε πραγματικό χρόνο πρόσβαση στις λειτουργούσες παραμέτρους συσκευών όπως

η θερμοκρασία πομποδεκτών, προκατειλημμένο ρεύμα λέιζερ, διεβίβασε την οπτική δύναμη, τη λαμβανόμενους οπτικούς δύναμη και τον ανεφοδιασμό πομποδεκτών

τάση. Καθορίζει επίσης ένα περίπλοκο σύστημα των σημαιών συναγερμών και προειδοποίησης, οι οποίοι προειδοποιούν τους τελικούς χρήστες κατά την ιδιαίτερη λειτουργία

οι παράμετροι είναι έξω από μια καθορισμένη κανονική σειρά εργοστασίων. Sff-8472 καθορίζουν έναν χάρτη μνήμης 256 ψηφιολέξεων σε E2 PROM που είναι

προσιτός πέρα από μια τμηματική διεπαφή 2 καλωδίων στην οκτάμπιτη διεύθυνση 1010000X (A0h). Η ψηφιακή διαγνωστική διεπαφή ελέγχου

χρησιμοποιεί την οκτάμπιτη διεύθυνση 1010001X (A2h), έτσι ο αρχικά καθορισμένος τμηματικός χάρτης μνήμης ταυτότητας παραμένει αμετάβλητος.

η διεπαφή είναι ίδια με, και είναι έτσι πλήρως οπίσθια - συμβατό σύστημα και με την προδιαγραφή GBIC και με την πολυ πηγή SFP

Συμφωνία. Η πλήρης διεπαφή περιγράφεται στη σημείωση AN2030 εφαρμογής Finisar: «Ψηφιακός έλεγχος διαγνωστικών

Διεπαφή για τους οπτικούς πομποδέκτες SFP».

Η λειτουργία και οι πληροφορίες διαγνωστικών ελέγχονται και αναφέρονται από έναν ψηφιακό

Ελεγκτής πομποδεκτών διαγνωστικών (DDTC) μέσα στον πομποδέκτη, ο οποίος προσεγγίζεται μέσω μιας τμηματικής διεπαφής 2 καλωδίων. Όταν

το τμηματικό πρωτόκολλο ενεργοποιείται, το τμηματικό σήμα ρολογιών (SCL, νεαρός δικυκλιστής Def 1) παράγεται από τον οικοδεσπότη. Τα θετικά ρολόγια ακρών

στοιχεία στον πομποδέκτη SFP σε εκείνα τα τμήματα των E2 PROM που δεν είναι γράφω-προστατευμένα. Τα αρνητικά ρολόγια ακρών

στοιχεία από τον πομποδέκτη SFP.

Το τμηματικό σήμα στοιχείων (SDA, νεαρός δικυκλιστής Def 2) είναι αμφίδρομο για την τμηματική μεταφορά δεδομένων. Ο οικοδεσπότης

χρησιμοποιεί SDA από κοινού με SCL για να χαρακτηρίσει την έναρξη και το τέλος της τμηματικής ενεργοποίησης πρωτοκόλλου. Οι μνήμες οργανώνονται ως α

σειρά οκτάμπιτων λέξεων στοιχείων που μπορούν να εξεταστούν χωριστά ή διαδοχικά. Για περισσότερες πληροφορίες, παρακαλώ δείτε το SFF-

σημείωση ένας-2030 τεκμηρίωσης 8472 και εφαρμογής Finisar. Παρακαλώ σημειώστε ότι ο πίνακας αξιολόγησης fdb-1027 είναι διαθέσιμος με

Λογισμικό ModDEMO Finisar που επιτρέπει απλό να χρησιμοποιήσει την επικοινωνία πέρα από την τμηματική διεπαφή 2 καλωδίων.
