Οι εφαρμογές σύννεφων και AI οδηγούν απαίτηση για τα ποσοστά στοιχείων πέρα από 100 Gb/s, η κίνηση προς μεγάλη ταχύτητα και χαμηλής ισχύος 400 Gb/s διασυνδέει. Η βιομηχανία οπτικής ίνας αποκρίνεται με την ανάπτυξη δύο IEEE 400G Ethernet προτύπων, δηλαδή 400GBASE-SR4.2 και 400GBASE-SR8, για να υποστηρίξει το διάστημα εφαρμογής κοντός-προσιτότητας μέσα στο κέντρο δεδομένων. Αυτό το άρθρο θα διαμορφώσει στα δύο πρότυπα και τη σύγκρισή τους.
400GBASE-SR4.2, αποκαλούμενο επίσης 400GBASE-BD4.2, είναι ένα 4 ζευγάρι, πολλαπλού τρόπου λύση 2 μήκους κύματος που υποστηρίζει φθάνει 70m (OM3), 100m (OM4), και 150m (OM5). Είναι όχι μόνο η πρώτη περίπτωση μιας IEEE 802,3 λύσης που χρησιμοποιεί και τα πολλαπλάσια ζευγάρια των ινών και των πολλαπλάσιων μηκών κύματος, αλλά και τα πρώτα πρότυπα Ethernet για να χρησιμοποιήσει δύο σύντομα μήκη κύματος για να διπλασιάσει την ικανότητα πολλαπλού τρόπου ινών από 50 Gb/s σε 100 Gb/s ανά ίνα.
400GBASE-SR4.2 λειτουργεί τον ίδιο τύπο τηλεγράφησης που χρησιμοποιείται πέρα από για να υποστηρίξει 40GBASE-SR4, 100GBASE-SR4 και 200GBASE-SR4. Χρησιμοποιεί την αμφίδρομη μετάδοση σε κάθε ίνα, με κάθε μήκος κύματος που ταξιδεύει στις αντίθετες κατευθύνσεις. Ως τέτοια, κάθε ενεργός θέση στον πομποδέκτη είναι και μια συσκευή αποστολής σημάτων και ένας δέκτης, ποια μέσα 400GBASE-SR4.2 έχουν οκτώ οπτικές συσκευές αποστολής σημάτων και οκτώ οπτικούς δέκτες σε μια αμφίδρομη οπτική διαμόρφωση.

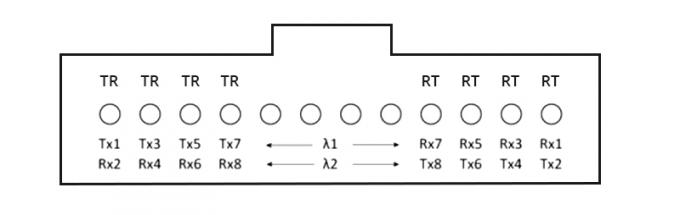

Η οπτική ρύθμιση παρόδων παρουσιάζεται ως εξής. Οι leftmost τέσσερις θέσεις επονομαζόμενες το TR διαβιβάζουν το μήκος κύματος λ1 (850nm) και λαμβάνουν το μήκος κύματος λ2 (910nm). Αντιθέτως, οι δεξιές τέσσερις θέσεις επονομαζόμενες RT λαμβάνουν το μήκος κύματος λ1 και διαβιβάζουν το μήκος κύματος λ2.

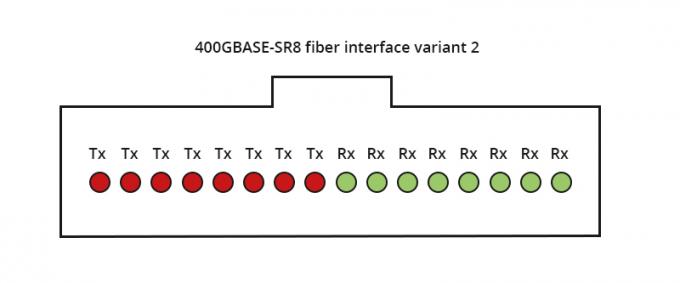

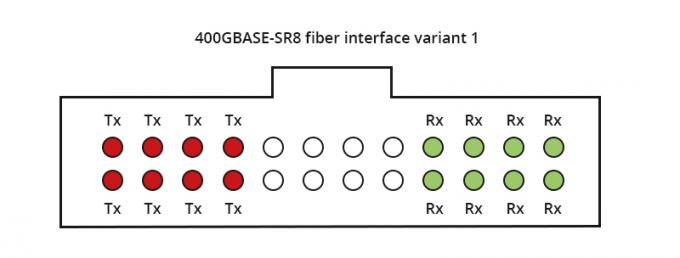

400GBASE-SR8 είναι ένα 8 ζευγάρι, 1 πολλαπλού τρόπου λύση μήκους κύματος που υποστηρίζει φθάνει 70m (OM3), 100m (OM4 & OM5). Είναι η πρώτη IEEE διεπαφή ινών για να χρησιμοποιήσει οκτώ ζευγάρια των ινών. Αντίθετα από 400GBASE-SR4.2, λειτουργεί πέρα από ένα ενιαίο μήκος κύματος (850nm) με κάθε ζευγάρι που υποστηρίζει τη μετάδοση 50 Gb/s. Επιπλέον, έχει δύο παραλλαγές της οπτικής ρύθμισης παρόδων. Μια παραλλαγή χρησιμοποιεί τη 24 ίνα MPO, που διαμορφώνεται ως δύο σειρές 12 ινών, και η άλλη παραλλαγή διεπαφών χρησιμοποιεί μια ενιαίος-σειρά mpo-16.
Ευελιξία προσφορών 400GBASE-SR8 της ίνας που μεταθέτει με τις διαμορφώσεις 50G/100G/200G. Υποστηρίζει επίσης το ξεμπλοκάρισμα με τις διαφορετικές ταχύτητες για τις διάφορες εφαρμογές όπως υπολογίζει, αποθήκευση, λάμψη, GPU, και TPU. Οι πομποδέκτες 400G-SR8 QSFP DD/OSFP μπορούν να χρησιμοποιηθούν ως 400GBASE-SR8, 2x200GBASE-SR4, 4x100GBASE-SR2, 8x50GBASE-SR.
Σαν πολλαπλού τρόπου λύσεις για 400G Ethernet, 400GBASE-SR4.2 και 400GBASE-SR8 μοιράζονται μερικά χαρακτηριστικά γνωρίσματα, αλλά διαφέρουν επίσης με διάφορους τρόπους όπως συζητούνται στο προηγούμενο τμήμα.
Ο ακόλουθος πίνακας παρουσιάζει σαφή εικόνα για το πώς συγκρίνουν ο ένας στον άλλο.
| 400GBASE-SR4.2 | 400GBASE-SR8 | |
|---|---|---|
| Συμμαχία | IEEE 802.3cm | IEEE 802.3cm (ξεμπλοκάρισμα: 802.3cd) |
| Ανώτατη προσιτότητα | 150m άνω των OM5 | 100m άνω των OM4/OM5 |
| Ίνες | 8 ίνες | 16 ίνες (σκοινί μπαλωμάτων κορδελλών) |
| Μήκος κύματος | 2 μήκη κύματος (850nm και 910nm) | 1 μήκος κύματος (850nm) |
| Τεχνολογία BiDi | Υποστήριξη | / |
| Σχήμα διαμόρφωσης σημάτων | PAM4 σηματοδότηση | PAM4 σηματοδότηση |
| Λέιζερ | VCSEL | VCSEL |
| Τύπος | QSFP-DD, OSFP | QSFP-DD, OSFP |
400GBASE-SR8 είναι τεχνικά απλό αλλά απαιτεί ένα σκοινί μπαλωμάτων κορδελλών με 16 ίνες. Χτίζεται συνήθως με 8 λέιζερ VCSEL και δεν περιλαμβάνει οποιοδήποτε κιβώτιο ταχυτήτων, έτσι το γενικό κόστος των ενοτήτων και των ινών παραμένει χαμηλό. Σε αντίθεση, 400GBASE-SR4.2 είναι τεχνικά πιό σύνθετο έτσι το γενικό κόστος των σχετικών ινών ή των ενοτήτων είναι υψηλότερο, αλλά μπορεί να υποστηρίξει μια πιό μακροχρόνια προσιτότητα.
Επιπλέον, 400GBASE-SR8 προσφέρει και την ευελιξία και την υψηλότερη πυκνότητα. Υποστηρίζει την ίνα μεταθέτοντας με τις διαμορφώσεις και fanout 50G/100G/200G με τις διαφορετικές I/O ταχύτητες για τις διάφορες εφαρμογές. Ένας πομποδέκτης qsfp-dd 400G-SR8 μπορεί να χρησιμοποιηθεί ως 400GBASE-SR8, 2x200GBASE-SR4, 4x100GBASE-SR2, ή 8x50GBASE-SR.
Δεδομένου ότι η πολλαπλού τρόπου ίνα συνεχίζει να εξελίσσεται για να εξυπηρετήσει τις αυξανόμενες ζητήσεις για την ταχύτητα και την ικανότητα, και 400GBASE-SR4.2 και η ώθηση 400G Ethernet βοήθειας 400GBASE-SR8 και οι συνδέσεις πολλαπλού τρόπου ινών κλίμακας επάνω εξασφαλίζουν επίσης τη βιωσιμότητα των οπτικών λύσεων για τις διάφορες απαιτητικές εφαρμογές.
Τα δύο IEEE 802.3cm πρότυπα παρέχουν μια ομαλή πορεία εξέλιξης για Ethernet, τις ωθώντας σύννεφο-βασισμένες στον υπηρεσίες και τις εφαρμογές. Οι μελλοντικές πρόοδοι δείχνουν προς τη δυνατότητα να υποστηριχθούν ακόμα τα υψηλότερα ποσοστά στοιχείων όπως αναβαθμίζονται στο επόμενο επίπεδο. Η βιομηχανία κέντρων δεδομένων θα εκμεταλλευτεί την πιό πρόσφατη τεχνολογία πολλαπλού τρόπου ινών όπως η ίνα OM5, και χρησιμοποιεί τα πολλαπλάσια μήκη κύματος για να διαβιβάσει 100 Gb/s και 400 Gb/s πέρα από τις ίνες πέρα από τη σύντομη προσιτότητα περισσότερων μετρητών than150.
Πέρα από το χρονικό πλαίσιο του 2021-2022, μόλις τυποποιηθούν πρότυπα 800 Gb/s Ethernet, η χρησιμοποίηση περισσότερης προηγμένης τεχνολογίας με τη λειτουργία δύο-μήκους κύματος θα μπορούσε να δημιουργήσει ένα 800 Gb/s, σύνδεση τέσσερις-ζευγαριού. Συγχρόνως ένα ενιαίο μήκος κύματος θα μπορούσε να υποστηρίξει μια σύνδεση οκτώ-ζευγαριού 800 Gb/s. Υπό αυτή την έννοια, 400GBASE-SR4.2 και 400GBASE-SR8 θέτουν το ρυθμό για το ελπιδοφόρο μέλλον.
