Λεπτομέρειες:
|
| Τύπος: | QSFP28 | Ποσοστό στοιχείων: | 100g |
|---|---|---|---|
| Κεντρικό μήκος κύματος: | LWDM4 | Απόσταση μετάδοσης: | 30km |
| Θερμοκρασία: | 0C~+70C | COem ή ODM: | Υποστήριξη |
| Βάρος: | 0.06KG ανά κομμάτι | Εξουσιοδότηση: | 3 έτη |
| Επισημαίνω: | Πομποδέκτης ενότητας LWDM4 30KM 100G QSFP28,Πομποδέκτης EML APD 100g qsfp28,QSFP28 πομποδέκτης EML APD ενότητας |
||

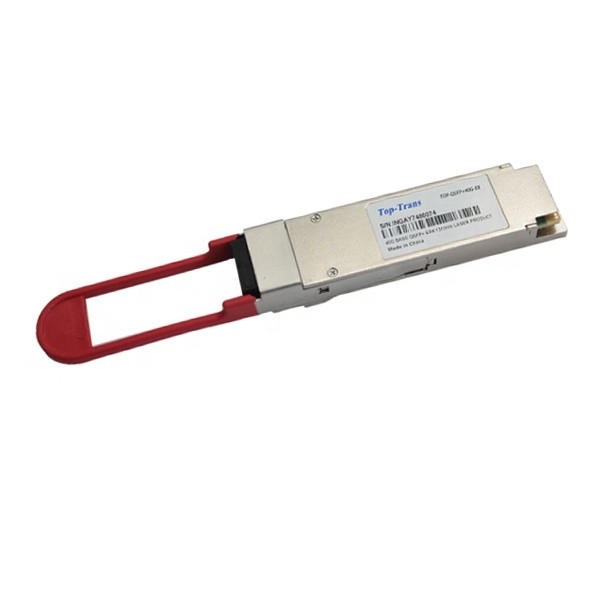

Πομποδέκτης LWDM4 30KM EML APD QSFP28 100G από την ενιαία ίνα LC τρόπου
Πομποδέκτης QSFP28 100G
Η ενότητα πομποδεκτών λαμβάνει 4 κανάλια των ηλεκτρικών στοιχείων 25Gb/s, τα οποία υποβάλλονται σε επεξεργασία από 4 - διοχετεύστε το ολοκληρωμένο κύκλωμα αποκατάστασης ρολογιών και στοιχείων (CDR) που αναδιαμορφώνει και μειώνει το jitter κάθε ηλεκτρικού σήματος. Στη συνέχεια, το ολοκληρωμένο κύκλωμα οδηγών λέιζερ EML μετατρέπει καθενός των 4 καναλιών των ηλεκτρικών σημάτων σε ένα οπτικό σήμα που διαβιβάζεται από ένα από τα 4 δροσισμένα λέιζερ EML που συσκευάζονται στο οπτικό υποσυγκρότημα συσκευών αποστολής σημάτων (TOSA). Κάθε λέιζερ προωθεί το οπτικό σήμα στο συγκεκριμένο μήκος κύματος που διευκρινίζεται IEEE 802.3ba 100GBASE-ER4 στις απαιτήσεις. Αυτά τα 4 οπτικά σήματα παρόδων θα πολλαπλασιαστούν οπτικά σε μια ενιαία ίνα από 4 -1 οπτικό WDM MUX. Η οπτική δύναμη παραγωγής κάθε καναλιού είναι διατηρημένη σταθερά από ένα αυτόματο κύκλωμα ελέγχου δύναμης (APC). Η παραγωγή συσκευών αποστολής σημάτων μπορεί να κλειθεί από TX_DIS το σήμα υλικού ή/και την τμηματική διεπαφή 2 καλωδίων.
Ο δέκτης λαμβάνει 4 WDM του τοπικού LAN παρόδων οπτικά σήματα. Τα οπτικά σήματα αποδιαυλώνονται από ένα 1 -4 οπτικό DEMUX και κάθε ένα από τα προκύπτοντα 4 κανάλια των οπτικών σημάτων τροφοδοτείται έναν από τους 4 δέκτες που συσκευάζονται στο οπτικό υποσυγκρότημα δεκτών (ROSA). Κάθε δέκτης μετατρέπει το οπτικό σήμα σε ένα ηλεκτρικό σήμα. Τα αναπαραγμένα ηλεκτρικά σήματα ξαναρυθμίζονται και de-και ενισχυμένος από τη μερίδα RX του 4 καναλιού CDR. Τα ξαναρυθμισμένα 4 ηλεκτρικά σήματα παραγωγής παρόδων είναι υποχωρητικά με τις απαιτήσεις διεπαφών cei-28g-VSR. Επιπλέον, κάθε λαμβανόμενο οπτικό σήμα ελέγχεται από το τμήμα DOM. Η ελεγχόμενη αξία αναφέρεται μέσω της τμηματικής διεπαφής 2 καλωδίων. Εάν ένας ή περισσότεροι έλαβαν το οπτικό σήμα είναι πιό αδύνατο από το επίπεδο κατώτατων ορίων, συναγερμός υλικού RX_LOS θα προκληθεί.
Παράμετροι
| Τύπος ινών | Single-mode καλώδιο |
| Συνδετήρας | LC |
| Λέιζερ και TIA | EML και APD |
| Δύναμη Tx | dBm -2,9 έως 4,5 |
| Ευαισθησία Rx | dBm -16,9 έως 4,9 |
| Αναλογία εξάλειψης | 7,0 DB |
| Κατανάλωση ισχύος | 4.5 W |
| Ενιαία παροχή ηλεκτρικού ρεύματος | 3.3 Β |
ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ ΠΡΟΪΟΝΤΩΝ
ΕΦΑΡΜΟΓΕΣ
FAQ
Q1. Είναι οι ενότητες πομποδεκτών σας συμβατές με τη Cisco;
Α1: Ναι, οι πομποδέκτες Topstar μπορούν συμβατό σύστημα με τη Cisco. Το συμβατό σύστημα SFP όλου του Topstar εμπορικών σημάτων ως: Cisco, Nortel, ιουνίπερος, 3COM, H3C, Alcatel-λαμπρός, ΧΥΤΉΡΙΟ, δ-σύνδεση, ΆΚΡΟ, Ruijie, NETGEAR, ZTE, Enterasys, ZyXEL, Linksys, Ericsson, DCN, που συνδέονται, SMC, μπροκάρ, Force10, Hirschmann, πλανήτης, Adtran, ASNTE, Trendnet, BDCOM, ΛΕΠΊΔΑ, BITWAY, Telco, Feixun… κ.λπ.
Q2. Πώς η επιχείρησή σας κάνει σχετικά με τον ποιοτικό έλεγχο;
A2: Κάθε ενιαίος οπτικός που εξετάζεται χωριστά στο κέντρο δοκιμής μας, και που εξετάζεται επίσης για τη συμβατότητα σε ποικίλα διαφορετικά εμπορικά σήματα του εξοπλισμού δικτύων.
Q3. Ποιοι είναι οι εμπορικοί όροι;
A3: Χρονική ανοχή: κρατάμε 40,000pcs SFP στο απόθεμα έτοιμο να στείλει.
Όρος πληρωμής: T/T, Western Union, Alipay, Paypal, L/C και ούτω καθεξής για την επιλογή σας.
Q4. Τι ενεργοποιεί τη σειρά θερμοκρασίας των οπτικών ενοτήτων;
A4: Εμπορική σειρά θερμοκρασίας (COM): 0 σε 70°C (32 σε 158°F)
Εκτεταμένη σειρά θερμοκρασίας (απόσπασμα): - 5 σε 85°C (23 σε 185°F)
Βιομηχανική σειρά θερμοκρασίας (IND):: - 40 σε 85°C (- 40 σε 185°F)
Σειρά θερμοκρασίας αποθήκευσης: - 40 σε +85°C (- 40 σε 185°F)
Μπορούμε να παρέχουμε σύμφωνα με το αίτημά σας.
