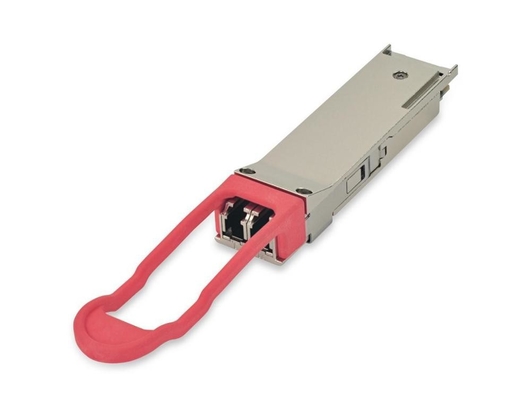

QSFP 100G 40km δέκτης LWDM4 QSFP28-ER4 λέιζερ APD EML για το διακόπτη ινών

δέκτης 40km λέιζερ APD 100G QSFP28 ER4 EML διακόπτης ινών LWDM4 QSFP28-ER4

100G QSFP28 ER4

Παράμετροι

Η ενότητα τοπ-qsfp28-100g-ER4 TOPSTAR σχεδιάζεται για τις εφαρμογές οπτικών επικοινωνιών 40km, και είναι υποχωρητική IEEE 802.3ba για 100GE Ethernet και το ITU-τ 4L1-9C1F για έξω-4.

Αυτή η ενότητα περιέχει την οπτική συσκευή αποστολής σημάτων 4 παρόδων, δέκτης και η ενότητα 4 παρόδων ο οπτικός διαχειρίζονται το σημαμένο φραγμό συμπεριλαμβανομένης της τμηματικής διεπαφής 2 καλωδίων.

Τα οπτικά σήματα πολλαπλασιάζονται σε μια ενιαία ίνα τρόπου μέσω ενός συνδετήρα βιομηχανικά τυποποιημένων LC. Ένα διάγραμμα φραγμών παρουσιάζεται στο σχήμα 1.

Η καρφίτσα LPMode θα σηκωθεί σε Vcc στην ενότητα. Η καρφίτσα είναι ένας έλεγχος υλικού που χρησιμοποιείται για να βάλει τις ενότητες σε έναν χαμηλής ισχύος τρόπο όταν υψηλή. Με τη χρησιμοποίηση της καρφίτσας LPMode και ενός combina- tion της συμπληρωματικής προμήθειας δύναμης, Power_set και το λογισμικό High_Power_Class_Enable ελέγχουν τα κομμάτια (διεύθυνση A0h, ψηφιολέξη 93 μπιτ 0,1,2).

Το ModPrsL σηκώνεται σε Vcc_Host στον πίνακα οικοδεσποτών και στηρίζεται στην ενότητα. Mod- PrsL είναι βεβαιωμένη «χαμηλή» όταν παρεμβάλλεται και «υψηλός» όταν η ενότητα είναι φυσικά απούσα από το συνδετήρα οικοδεσποτών.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΝΩΡΊΣΜΑΤΑ ΠΡΟΪΟΝΤΩΝ

• Υποχωρητικός με τα πρότυπα QSFP28:
• Sff-8665 αναθεώρηση 1,9, sff-8636 αναθεώρηση 2,6
• Υποχωρητικός με την περιστροφή 1,0 τεχνικών προδιαγραφών 100G 4WDM-40 MSA
• I/O ηλεκτρική διεπαφή υψηλής ταχύτητας (caui-4) υποχωρητική με IEEE 802.3bm
• Ενιαία τάση ανεφοδιασμού 3.3V
• Μέγιστη κατανάλωση ισχύος 4.5W
• 0-70 λειτουργούσα θερμοκρασία περίπτωσης ºC
• WDM EML του τοπικού LAN λέιζερ και δέκτης APD
• Συσκευασία QSFP28 MSA με το διπλό συνδετήρα LC
• Τμηματική διεπαφή δύο καλωδίων με τον ψηφιακό διαγνωστικό έλεγχο
• Συμμορφώνεται με την οδηγία 2011/65/EU (RoHS υποχωρητικό) της ΕΕ
• Κατηγορία 1 λέιζερ

ΕΦΑΡΜΟΓΕΣ

• 100GBASE-ER4 100G Ethernet
• OTN OTU4 4L1-9C1F
• Δικτύωση τηλεπικοινωνιών
• Το κέντρο δεδομένων διασυνδέει
• Επιχειρηματική δικτύωση

FAQ

Q1. Είναι οι ενότητες πομποδεκτών σας συμβατές με τη Cisco;

Α1: Ναι, οι πομποδέκτες Topstar μπορούν συμβατό σύστημα με τη Cisco. Το συμβατό σύστημα SFP όλου του Topstar εμπορικών σημάτων ως: Cisco, Nortel, ιουνίπερος, 3COM, H3C, Alcatel-λαμπρός, ΧΥΤΉΡΙΟ, δ-σύνδεση, ΆΚΡΟ, Ruijie, NETGEAR, ZTE, Enterasys, ZyXEL, Linksys, Ericsson, DCN, που συνδέονται, SMC, μπροκάρ, Force10, Hirschmann, πλανήτης, Adtran, ASNTE, Trendnet, BDCOM, ΛΕΠΊΔΑ, BITWAY, Telco, Feixun… κ.λπ.

Q2. Πώς η επιχείρησή σας κάνει σχετικά με τον ποιοτικό έλεγχο;

A2: Κάθε ενιαίος οπτικός που εξετάζεται χωριστά στο κέντρο δοκιμής μας, και που εξετάζεται επίσης για τη συμβατότητα σε ποικίλα διαφορετικά εμπορικά σήματα του εξοπλισμού δικτύων.

Q3. Ποιοι είναι οι εμπορικοί όροι;

A3: Χρονική ανοχή: κρατάμε 40,000pcs SFP στο απόθεμα έτοιμο να στείλει.

Όρος πληρωμής: T/T, Western Union, Alipay, Paypal, L/C και ούτω καθεξής για την επιλογή σας.

Q4. Τι ενεργοποιεί τη σειρά θερμοκρασίας των οπτικών ενοτήτων;

A4: Εμπορική σειρά θερμοκρασίας (COM): 0 σε 70°C (32 σε 158°F)

Εκτεταμένη σειρά θερμοκρασίας (απόσπασμα): - 5 σε 85°C (23 σε 185°F)

Βιομηχανική σειρά θερμοκρασίας (IND):: - 40 σε 85°C (- 40 σε 185°F)

Σειρά θερμοκρασίας αποθήκευσης: - 40 σε +85°C (- 40 σε 185°F)

Μπορούμε να παρέχουμε σύμφωνα με το αίτημά σας.
