Λεπτομέρειες:
|
| Ποσοστό στοιχείων: | 10G | Θερμοκρασία: | -5°C σε 70°C |
|---|---|---|---|
| Συνδετήρας: | LC | Εφαρμογές: | 10G Ethernet |
| Παροχή ηλεκτρικού ρεύματος: | 3.3V | Απόσταση: | 10Km |
| Αριθμό μοντέλου: | FTLX1471D3BCL | μήκος κύματος: | 1310 NM |

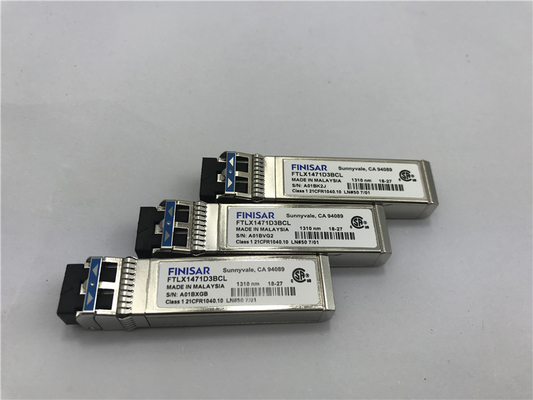

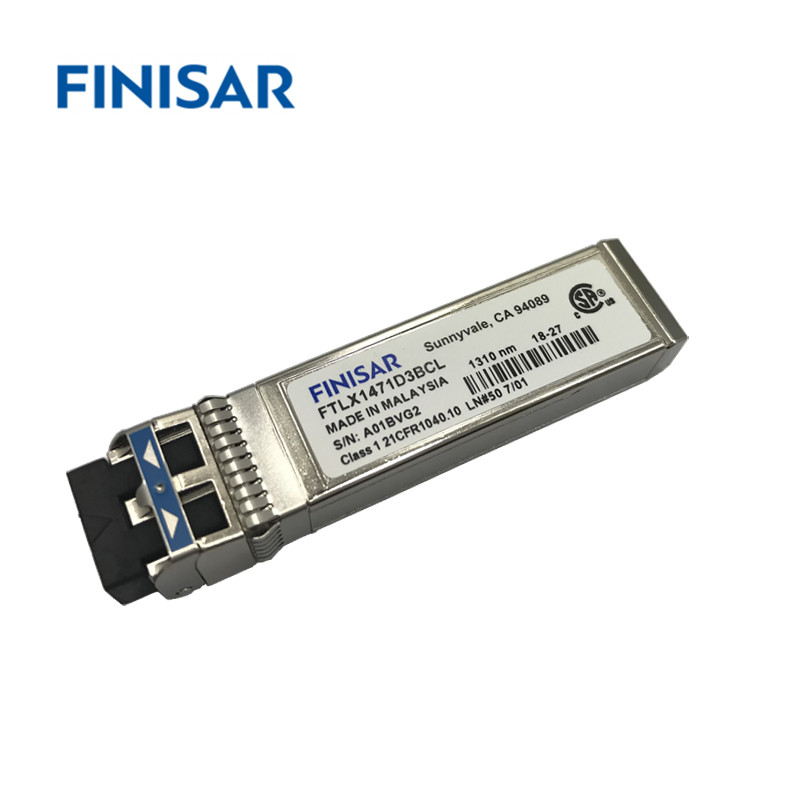

Πομποδέκτης 10Km ενοτήτων 10G Finisar FTLX1471D3BCL ίνα 1310nm SFP
FTLX1471D3BCL οπτική ενότητα Fetures:
Καυτός-pluggable ίχνος SFP+
• Οι υποστηρίξεις 9,95 σε 10.5Gb/s δάγκωσαν rates*
• Διασκεδασμός δύναμης < 1W="">
• RoHS-6 υποχωρητικός (αμόλυβδος)
• Εμπορική σειρά θερμοκρασίας -5°C σε 70°C
• Ενιαία παροχή ηλεκτρικού ρεύματος 3.3V
• Μέγιστο μήκος συνδέσεων 10km
• Μη ψυχόμενο λέιζερ 1310nm DFB
• Δέκτης που περιορίζει την ηλεκτρική διεπαφή
• Διπλός συνδετήρας LC
• Ενσωματωμένες ψηφιακές διαγνωστικές λειτουργίες
ΕΦΑΡΜΟΓΕΣ
• 10GBASE-LR/LW 10G Ethernet
• Κανάλι ινών 1200-sm-ll-λ 10G
Ψηφιακές διαγνωστικές λειτουργίες
Οι πομποδέκτες Finisar FTLX1471D3BCL SFP+ υποστηρίζουν το τμηματικό πρωτόκολλο επικοινωνίας 2 καλωδίων όπως καθορίζεται στο SFP MSA1. Αυτό
είναι πολύ στενά συνδεδεμένος στο E2 PROM που καθορίζεται στα πρότυπα GBIC, με τις ίδιες ηλεκτρικές προδιαγραφές. Το τυποποιημένο SFP
η τμηματική ταυτότητα παρέχει την πρόσβαση στις πληροφορίες προσδιορισμού που περιγράφουν τις ικανότητες του πομποδέκτη, τυποποιημένες διεπαφές,
κατασκευαστής, και άλλες πληροφορίες. Επιπλέον, οι πομποδέκτες Finisar SFP+ παρέχουν έναν ενισχυμένο ψηφιακό διαγνωστικό έλεγχο
διεπαφή, η οποία επιτρέπει τη σε πραγματικό χρόνο πρόσβαση στις λειτουργούσες παραμέτρους συσκευών όπως η θερμοκρασία πομποδεκτών, προκατειλημμένο ρεύμα λέιζερ,
διαβιβασθείσα οπτική ισχύς, λαμβανόμενες οπτικές ισχύς και τάση ανεφοδιασμού πομποδεκτών. Καθορίζει επίσης ένα περίπλοκο σύστημα του συναγερμού
και σημαίες προειδοποίησης, το οποίο προειδοποιεί τους τελικούς χρήστες όταν είναι οι ιδιαίτερες λειτουργούσες παράμετροι έξω από μια καθορισμένη κανονική σειρά εργοστασίων.
Το SFP MSA καθορίζει έναν χάρτη μνήμης 256 ψηφιολέξεων σε E2 PROM που είναι προσιτό πέρα από μια τμηματική διεπαφή 2 καλωδίων στην οκτάμπιτη διεύθυνση
1010000X (A0h). Η ψηφιακή διαγνωστική διεπαφή ελέγχου χρησιμοποιεί την οκτάμπιτη διεύθυνση 1010001X (A2h), έτσι αρχικά
ο καθορισμένος τμηματικός χάρτης μνήμης ταυτότητας παραμένει αμετάβλητος. Η διεπαφή είναι ίδια με, και είναι έτσι πλήρως οπίσθια - συμβατό σύστημα και με τους δύο
η προδιαγραφή GBIC και η πολυ συμφωνία πηγής SFP. Η πλήρης διεπαφή περιγράφεται στη σημείωση εφαρμογής Finisar
AN2030: «Ψηφιακά διαγνωστικά που ελέγχουν τη διεπαφή για τους οπτικούς πομποδέκτες SFP». Η λειτουργία και οι πληροφορίες διαγνωστικών είναι
ελεγχόμενος και αναφερόμενος από έναν ψηφιακό ελεγκτή πομποδεκτών διαγνωστικών (DDTC) μέσα στον πομποδέκτη, ο οποίος προσεγγίζεται
μέσω μιας τμηματικής διεπαφής 2 καλωδίων. Όταν το τμηματικό πρωτόκολλο ενεργοποιείται, το τμηματικό σήμα ρολογιών (SCL, νεαρός δικυκλιστής Def 1) παράγεται κοντά
ο οικοδεσπότης. Τα θετικά στοιχεία ρολογιών ακρών στον πομποδέκτη SFP σε εκείνα τα τμήματα των E2 PROM που δεν πρόκειται να γράψουν
προστατευμένος. Τα αρνητικά στοιχεία ρολογιών ακρών από τον πομποδέκτη SFP. Το τμηματικό σήμα στοιχείων (SDA, νεαρός δικυκλιστής Def 2) είναι αμφίδρομο για
τμηματική μεταφορά δεδομένων. Ο οικοδεσπότης χρησιμοποιεί SDA από κοινού με SCL για να χαρακτηρίσει την έναρξη και το τέλος της τμηματικής ενεργοποίησης πρωτοκόλλου.
οι μνήμες οργανώνονται ως σειρά οκτάμπιτων λέξεων στοιχείων που μπορούν να εξεταστούν χωριστά ή διαδοχικά. Για περισσότερους
οι πληροφορίες, παρακαλώ βλέπουν το SFP MSA documentation1,5 και τη σημείωση ένας-2030 εφαρμογής Finisar. Παρακαλώ σημειώστε εκείνη την αξιολόγηση
ο πίνακας fdb-1018 είναι διαθέσιμος με το λογισμικό Finisar ModDEMO που επιτρέπει απλό να χρησιμοποιήσει την επικοινωνία πέρα από την παρουσίαση σε συνέχειες 2 καλωδίων
διεπαφή
Οπτική προδιαγραφή πομποδεκτών Finisar FTLX1471D3BCL 10G
| Τύπος ινών | SMF |
|
Conector |
LC |
|
Λειτουργούσα θερμοκρασία |
-5°C σε 70°C |
|
Απόσταση |
10Km |
|
Ποσοστό |
10G |
|
Τάση παροχής ηλεκτρικού ρεύματος |
3.3V |
|
Εφαρμογή |
10G Ethernet |
| Οπτική αναλογία εξάλειψης | 3.5dB |
