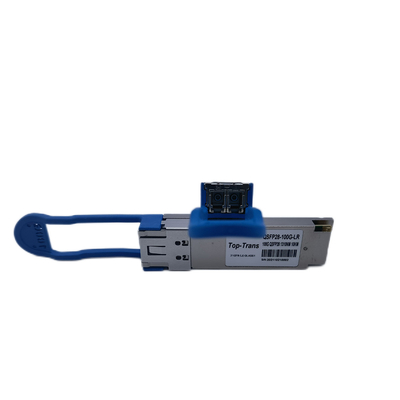

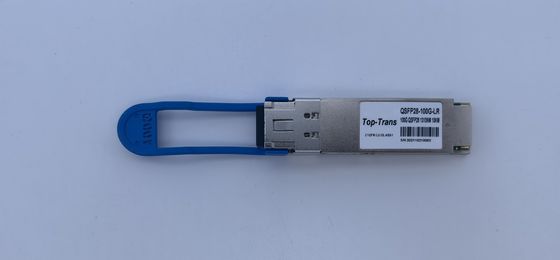

Ο qsfp-100g-ΔΡ ενιαία λάμδα οπτική 500M Arista QSFP28 100G PAM4 ντούμπλεξ SMF LC

Κατά τη διάρκεια των προηγούμενων 20 ετών, το μέγεθος του κέντρου δεδομένων έχει αυξηθεί από το κέντρο δεδομένων -εγκαταστάσεων των κεντρικών υπολογιστών 5K σε μια συστάδα σύννεφων των κεντρικών υπολογιστών 100K+. Μέσω της εικονικοποίησης δικτύων, περισσότερη επιχείρηση μπορεί να τοποθετήσει την εγγενή εφαρμογή σύννεφων στους κεντρικούς υπολογιστές της συστάδας σύννεφων για την καλύτερη εξελιξιμότητα συστημάτων, τη λιγότερες επένδυση δαπανών και την απλούστερη συντήρηση. Για να βελτιστοποιήσουν την αποδοτικότητα υπολογισμού & αποθήκευσης, οι εγγενείς εφαρμογές σύννεφων θα αποσυνθέσουν το πρόγραμμα στα πολλαπλάσια microservices και θα διανείμουν το microservice στα διαφορετικά εμπορευματοκιβώτια στο κέντρο δεδομένων. Οι διανεμημένες υπηρεσίες οδηγούν την ανάγκη για περισσότερη μετακίνηση στοιχείων μεταξύ των εμπορευματοκιβωτίων και παράγουν την εκρηκτική Ανατολής-Δύσης κυκλοφορία. Για να διευκολύνει τη διανομή σύννεφων, το δίκτυο κέντρων δεδομένων απλοποιεί το δίκτυο 3 σειρών στο δίκτυο στήλη-φύλλων και εξελίσσει το εύρος ζώνης από 10G σε 25G/100G ακόμη και 400GBASE στη γωνία.

Το δίκτυο επόμενης γενιάς 400GBASE ικανοποιεί τη γερή απαίτηση δικτύων κοντά

• Μεγάλες ανάλυση στοιχείων και εκμάθηση μηχανών AI

• Οι κεντρικοί υπολογιστές πολυ-πλατφορμών της υψηλής επίδοσης και ΠΙΟ I/O CPU/GPUs



• Η επιτάχυνση δικτύων από DPUs & η έξυπνη NIC για HPC υψηλής πυκνότητας



• Η πιό πρόσφατη νέα δικτυακή αρχιτεκτονική αποθήκευσης βασισμένη στα μέσα απομνημόνευσης NVMe



• Η κρίσιμη κατανάλωση ισχύος και η αρχιτεκτονική



Για να μεταναστεύσει από 100GBASE σε 400GBASE, το κέντρο δεδομένων επόμενης γενιάς θα χρησιμοποιήσει ευρέως την ενιαία λάμδα οπτική QSFP28 100G PAM4 γιατί η σκαπάνη/το φύλλο διασυνδέει. Έναντι της κληρονομιάς QSFP28 100G CWDM4, οπτική LR4, ενιαία λάμδα οπτική QSFP28 100G PAM4 δεν απλοποιεί άλλο κύμα ανάγκης mux/demux 4 * 25G NRZ στην οπτική πορεία 100G, το σχέδιο δομών της οπτικής QSFP28 100G και περιορίζει τα υψηλά οπτικά τμήματα δαπανών. Η ενιαία λάμδα οπτική QSFP28 100G χρησιμοποιεί την κληρονομιά 4 * eletrical σήμα 25G NRZ αλλά προσθέτει ένα τσιπ DSP για να μετατρέψει 4 * 25G NRZ σε 1 * οπτικό σήμα 100G PAM4 και μπορεί να είναι εύκολα ζεύγος στο ενιαίο κύμα λάμδα χωρίς δύσκολο έλεγχο μήκους κύματος.

Η οπτική QSFP28 100G PAM4 χρησιμοποιεί ένα μήκος κύματος 1310nm και επιτρέπει τη λειτουργικότητα με 400GBASE τέσσερα παράλληλη οπτική καναλιών 1310nm μέσω της λύσης ξεμπλοκαρίσματος.

Οι συμβατοί QSFP28 100G DR1 πομποδέκτες Arista μπορούν να συνδεθούν με οποιοδήποτε λιμένα Arista 100G QSFP. Η διεπαφή ηλεκτρικών συνδετήρων είναι 4 * 25G NRZ, όπως όλες τις υπάρχουσες ενότητες κληρονομιών QSFP28 100G. Αλλά, όχι όπως 100G CWDM4, mux/demux 4 * οπτικό σήμα 25G NRZ σε μια ίνα, οι πομποδέκτες QSFP28 100G DR1 χρησιμοποιεί ένα τσιπ κιβωτίων ταχυτήτων για να μετατρέψει τα 4 * ηλεκτρικά σήματα 25G NRZ σήμα και το ζεύγος Α1 * 100G PAM4 στο οπτικό στο ενιαίο λέιζερ μήκους κύματος (ή «το λάμδα») για τη μετάδοση. Λόγω της διαφορετικής οπτικής διαμόρφωσης, οι ενότητες QSFP28 100G DR1 δεν θα επικοινωνήσουν με την ενότητα κληρονομιών 100G CWDM4 lite.

Τοπ-δια QSFP28 100G PAM4 DR1 η οπτική χρησιμοποιεί το ενιαίο σήμα λάμδα του κεντρικού μήκους κύματος 50GBaud το 1310 NM και υποστηρίζει τα μήκη συνδέσεων μέχρι 500m μέσω της ενιαίας ίνας τρόπου G.652. Τοπ-δια QSFP28 100G PAM4 DR1 η οπτική χρησιμοποιεί την οπτικά διαμόρφωση PAM4 και FEC και είναι πλήρως υποχωρητική με τον 100gbase-ΔΡ MSA QSFP28.

Κύρια χαρακτηριστικά

• QSFP28 MSA υποχωρητικό

• Baud υποστήριξης 53.125Gbps ΠΟΣΟΣΤΌ

• 100G ο 100gbase-ΔΡ λάμδα



• Μετάδοση μέχρι 500m στην ενιαία ίνα τρόπου (SMF) με FEC

• Λειτουργούσα θερμοκρασία περίπτωσης: 0 - 70 ℃

• PAM4 διαμόρφωση, ηλεκτρικό σήμα 4x25G PAM4 στο λέιζερ 1x100G PAM4

• Ενιαία παροχή ηλεκτρικού ρεύματος +3.3V, μέγιστη κατανάλωση ισχύος 4.5W

• Λειτουργούσα θερμοκρασία περίπτωσης: 0~70C

• RoHS υποχωρητικό

• Διασυνδέστε με την οπτική 400GBASE-DR4 PAM4 μέσω του καλωδίου ξεμπλοκαρίσματος MTP/MPO

Εφαρμογή

• Ο 100gbase-ΔΡ Ethernet

• 400GBASE-DR4 στον παράλληλο 100gbase-ΔΡ 4



Συμβατή πλατφόρμα

Arista 7050X3, 7050X4, 7358X4, 7060X, 7260X, 7130, 7170, 7280R, 7280R3, 7300X, 7388X5, 7368X4, 7500R, 7500R3, 7800R3

Παράμετροι

FAQ

• Χρειαζόμαστε το λιμένα που χωρίζεται από 400G σε 4x100G τι μπορείτε να παρέχετε;

Για 400G σε 4 * 100G, προσφέρουμε το μήκος συνδέσεων ινών ξεμπλοκαρίσματος για Δρ-500M, FR-2KM

Qsfpdd-400g-DR4 με 4 * QSFP28-100G-DR1

Qsfpdd-400g-FR4 με 4 * QSFP28-100G-FR1

Μέσω 8 πυρήνων MTP/MPO σε 4 του διπλού καλωδίου ξεμπλοκαρίσματος 2 πυρήνων LC

• Μπορώ να χρησιμοποιήσω την ενότητα QSFP28 σας στη Dell z9000-ΕΠΆΝΩ



Ναι, μπορούμε να παρέχουμε στη συμβατότητα της Dell, να επικοινωνήσουμε τέλεια τη Dell s6000-ΕΠΑΝΩ, z9000-στην πλατφόρμα κ.λπ.

• Μπορέστε η οπτική σας interoper με QSFP28 CWDM4 lite;

Όχι, η οπτική διαμόρφωσή τους είναι διαφορετικό, όταν χρησιμοποιεί CWDM4 lite 4 * 25G NRZ, αλλά αυτό το DR1 χρησιμοποιεί 1 * 100G PAM4

• Τι εάν βρίσκω την οπτική σας με τη σύνδεση ινών μας, εμφανίζεται κρίσιμες απώλειες σημάτων;

Η οπτική μας παράγεται χρησιμοποιώντας τα φρέσκα νέα συστατικά μέσω του αυστηρού QC ελέγχου στη δοκιμή παραμέτρου και απόδοσης από το διάγραμμα ανιχνευτών και ματιών λάθους. Η αναλογία προσόντων είναι πάνω από 99,9%

Εάν οποιεσδήποτε ποιοτικές ατέλειες εμφανιστούν μέσα στην εξουσιοδότηση, θα τακτοποιήσουμε ότι αντικαταστήστε/επισκευάστε την υπηρεσία αμέσως
