Cisco qsfp-40 οπτικός πομποδέκτης 10-3317-01 40GBASE QSFP28 και SR BiDi 100G

Cisco qsfp-40/100-SRBD 10-3317-01 40GBASE και πομποδέκτης SR-BiDi 100G QSFP28

Επισκόπηση του πομποδέκτη της Cisco qsfp-40/100-SRBD

Η κυκλοφορία κέντρων δεδομένων συνεχίζει να αυξάνεται, οδηγημένος από τις αυξήσεις στη δραστηριότητα κεντρικών υπολογιστών, την πυκνότητα εφαρμογής στους virtualized κεντρικούς υπολογιστές, και την απαίτηση για τις Ανατολής-Δύσης συνδέσεις χαμηλός-λανθάνουσας κατάστασης μεταξύ των κεντρικών υπολογιστών. Όταν ο δημοφιλής αμφίδρομος (BiDi) πομποδέκτης QSFP+ 40Gb απελευθερώθηκε, επέτρεψε στους χειριστές κέντρων δεδομένων, για πρώτη φορά, για να αναβαθμίσει από 10Gb σε 40Gb χωρίς την ανάγκη να αντικατασταθεί η υποδομή καλωδίων ινών. Το διπλός-ποσοστό BiDi επόμενης γενιάς, που έχει και τους λειτουργικούς τρόπους 40Gb και 100Gb, προσφέρει τα ίδια οφέλη και περισσότερων.

Ο πομποδέκτης BiDi διπλός-ποσοστού της Cisco QSFP 40/100 ΜΒ μπορεί να λειτουργήσει ως 40Gb BiDi, ταιριάζοντας με την προσιτότητά του 100m και 150m πέρα από την πολλαπλού τρόπου ίνα OM3 και OM4, αντίστοιχα. Στον τρόπο 100Gb, η προσιτότητα του BiDi διπλός-ποσοστού είναι 70m και 100m σε OM3 και OM4, αντίστοιχα. Και στους δύο τρόπους, η προσιτότητα BiDi ταιριάζει με το αντίστοιχο SR4 της.

Δεδομένου ότι ένας ενιαίος πομποδέκτης με τον τρόπο αυτά τα δύο λειτουργίας, το διπλός-ποσοστό BiDi της Cisco επιτρέπει οι χειριστές κέντρων δεδομένων για να επαναχρησιμοποιήσουν το υπάρχον ντούμπλεξ τους LC-η υποδομή MMF για τη μετανάστευση από 10 ΜΒ είτε στη συνδετικότητα 40 ΜΒ είτε 100 ΜΒ Ethernet, είτε η μετανάστευση από 40Gb σε 100Gb.

Παράμετροι για τον οπτικό πομποδέκτη της Cisco QSFP28 100G:

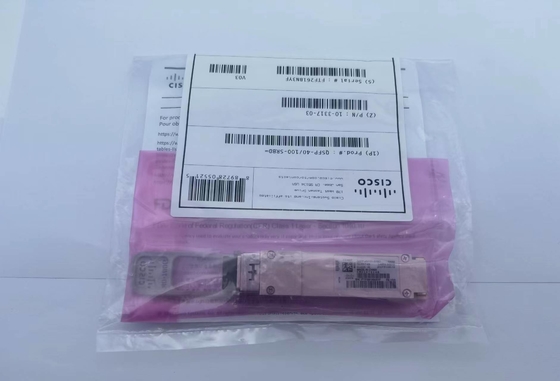

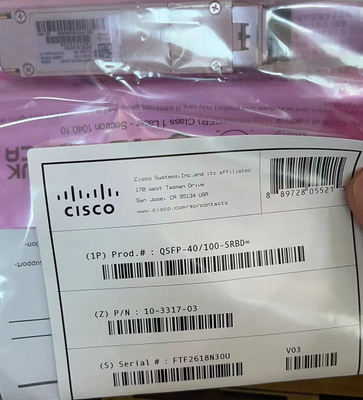

Φωτογραφία για τη Cisco QSFP28 100G και τον πομποδέκτη qsfp-40/100-SRBD 40G

Χαρακτηριστικά γνωρίσματα και οφέλη των οπτικών ενοτήτων της Cisco QSFP28 100G

●40Gb και ικανότητα διπλός-ποσοστού 100Gb
●Οπίσθια συμβατότητα με 40Gb QSFP+ BiDi
●QSFP28 τύπος
●Λειτουργεί πέρα από το ντούμπλεξ LC-η υποδομή ινών MMF, όπως το SR και 40Gb BiDi 10Gb
●Επί της μπροστινής διόρθωσης λάθους
●PAM4 οπτική διαμόρφωση
●Αμφίδρομη οπτική τεχνολογία
●Επιτρέπει την επαυξητική βελτίωση σε 100Gb από το SR ή 40Gb BiDi 10Gb

Προς τα πίσω - συμβατό σύστημα με την τεχνολογία 40Gb BiDi της Cisco
Μόνο η Cisco προσφέρει την οπίσθια συμβατότητα με τους εγγενείς πομποδέκτες 40Gb BiDi σε έναν τύπο QSFP28.

Όπως το εγγενές 40Gb BiDi, το διπλός-ποσοστό 40/100 ΜΒ BiDi διαβιβάζει δις-κατευθυντικά και στις ίνες, χρησιμοποιώντας τα ονομαστικά μήκη κύματος 850nm και 910nm και των παθητικών φίλτρων τμήματος μήκους κύματος πολλαπλασιάζοντας (WDM) σε καθένα τέλος απομονώστε τα κανάλια Tx και Rx. Στον τρόπο 40Gb, διαβιβάζει τα κανάλια andreceives 20Gb NRZ σε κάθε ίνα, για ένα συνολικό συνολικό εύρος ζώνης 40Gb.

Στον τρόπο 100Gb, ενεργοποιεί τα κανάλια 50Gb PAM4, για ένα συνολικό συνολικό εύρος ζώνης 100Gb. PAM4 η τεχνολογία επιτρέπει το ποσοστό στοιχείων 50Gb με τη σηματοδότηση στα ποσοστά 25Gbaud. 40/100G BiDi περιέχει ένα κιβώτιο ταχυτήτων για να μεταφράσει το σήμα από ένα σχήμα 4x25G, ντόπιος στο τύπο QSFP28, στο σχήμα 2x50Gb για την οπτική περιοχή. Υιοθετεί επίσης επί της μπροστινός-λάθος-διόρθωσης (FEC) για να μειώσει το ποσοστό λάθους κομματιών. Αυτό το καθιστά πιθανό να χρησιμοποιήσει την παραγωγής ρεύματος συσκευή αποστολής σημάτων και το receivertechnology.

Το διπλός-ποσοστό 40/100 ΜΒ BiDi προσφέρει τις πολλαπλάσιες επιλογές μετανάστευσης στους πελάτες της Cisco που ενεργοποιούν αυτήν την περίοδο είτε τις συνδέσεις 10Gb είτε 40Gb στις αρχιτεκτονικές κέντρων δεδομένων τους. Με την αναβάθμιση του εξοπλισμού δικτύων ένα τέλος τη φορά, χειριστές μπορεί να ασκήσει την ευελιξία στα προγράμματα και τους προϋπολογισμούς.
