Λεπτομέρειες:
|
| Όνομα προμηθευτών: | CISCO | Τύπος: | QSFP28 100G |
|---|---|---|---|
| Κεντρικό μήκος κύματος: | 1310nm | Απόσταση μετάδοσης: | 500m |
| Θερμοκρασία: | +10°C σε +70°C | Βάρος: | 0.06KG ανά κομμάτι |
| Εξουσιοδότηση: | 1 έτος | Σχήμα διαμόρφωσης: | NRZ |
| Πρωτόκολλο: | EEE 802.3BM, QSFP28 MSA, SFF-8665, SFF-8636, CPRI, ECPRI | ||
| Επισημαίνω: | Cisco qsfp-100g-psm4-s 10-3144-01,10-3144-01 QSFP28 100GBASE PSM4,10-3144-01 πομποδέκτης 100GBASE PSM4 |
||
Πομποδέκτης της Cisco qsfp-100g-psm4-s 10-3144-01 QSFP28 100GBASE PSM4 με το συνδετήρα 500m MPO άνω των SMF
Επισκόπηση του πομποδέκτη της Cisco qsfp-100g-psm4-s
Το της Cisco 100GBASE Pluggable (QSFP) χαρτοφυλάκιο τύπου τετραγώνων μικρό προσφέρει στους πελάτες μια ευρεία ποικιλία υψηλής πυκνότητας και χαμηλής ισχύος 100 επιλογών συνδετικότητας Gigabit Ethernet για το κέντρο δεδομένων, τα δίκτυα υπολογιστών υψηλής απόδοσης, τα στρώματα επιχειρηματικών πυρήνων και διανομής, και τις εφαρμογές φορέων παροχής υπηρεσιών. Οι ενότητες qsfp-100G είναι η νέα γενιά μας λύσης ενοτήτων πομποδεκτών 100G βασισμένης σε έναν τύπο QSFP.
Η ενότητα της Cisco qsfp-100g-psm4-s υποστηρίζει τα μήκη συνδέσεων μέχρι 500 μέτρων άνω των SMF με τους συνδετήρες MPO. Το σήμα 100 Gigabit Ethernet μεταφέρεται στην παράλληλη ίνα 12 ινών που ολοκληρώνεται με τους συνδετήρες MPO multifiber.
Η ενότητα psm4-s QSFP28 υποστηρίζει τα μήκη συνδέσεων 100G μέχρι 500m άνω των παράλληλων G.652 SMF (Single-Mode ίνα).
Δέχεται τους γωνία-γυαλισμένους συνδετήρες MPO12 και μπορεί να επικοινωνήσει με 4 μεμονωμένες ενότητες LR-s 25G μέσω ενός ξεμπλοκαρίσματος ινών
καλώδιο. Το psm4-s συμμορφώνεται με το PSM4 MSA και χρησιμοποιείται πρώτιστα στις εφαρμογές κέντρων δεδομένων.
Παράμετροι για τον οπτικό πομποδέκτη της Cisco QSFP28 100G:
| Τύπος ινών | G652 ενιαίο καλώδιο τρόπου |
| Συνδετήρας | Διπλός συνδετήρας LC |
| Διαβιβάστε και λάβετε το μήκος κύματος (NM) | 1295 έως 1325NM |
| Χρώμα ετικεττών τραβήγματος | Πορτοκάλι |
| Λέιζερ και TIA | VCSEL και ΚΑΡΦΊΤΣΑ |
| Δύναμη Tx |
-9.4 σε +2.0dBm για το ποσοστό στοιχείων 100G |
|
Ευαισθησία Rx |
-7.9 σε +4dBm για το ποσοστό στοιχείων 100G -12.66 σε +2dBm για τοποσοστό 40στοιχείωνΓ |
| Αναλογία εξάλειψης | 2,0 DB |
| Κατανάλωση ισχύος | 3.5 W |
| Ενιαία παροχή ηλεκτρικού ρεύματος | 3.3 Β |

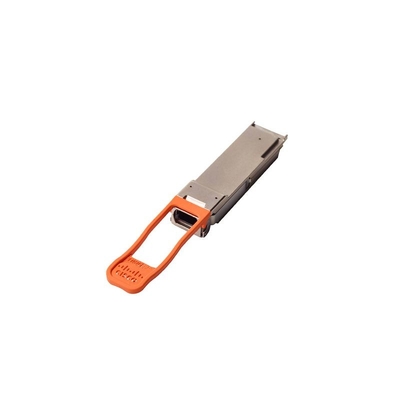

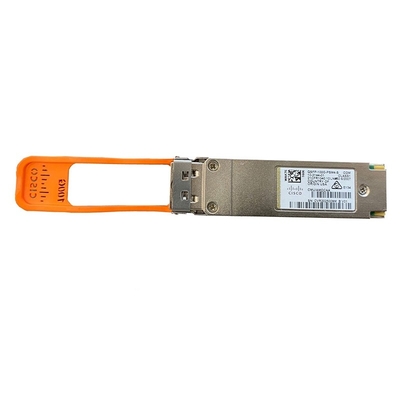

Φωτογραφία για τον πομποδέκτη της Cisco QSFP28 100G PSM4 MPO
Συνδετήρες και τηλεγράφηση των οπτικών ενοτήτων της Cisco QSFP28 100G
Σημείωση: Εκτός από το qsfp-100g-psm4-s, μόνο οι συνδέσεις με τα σκοινιά μπαλωμάτων με το PC ή οι εξαιρετικά-φυσικοί συνδετήρες επαφών (UPC) υποστηρίζονται. Το qsfp-100g-psm4-s απαιτεί τα σκοινιά μπαλωμάτων με τους ψαρευμένους φυσικούς συνδετήρες επαφών (APC) MPO. Όλες τα καλώδια και οι συνελεύσεις καλωδίων χρησιμοποιούμενα πρέπει να είναι υποχωρητικά με τα πρότυπα που διευκρινίζονται στο τμήμα προτύπων αυτού του φύλλου στοιχείων.
Εφαρμογή για αυτήν την οπτική ενότητα της Cisco QSFP28 100G
Υποστηρίξεις 100 Gigabit Ethernet, IEEE 802.3ba δικτύωση
Η μεταφορά δεδομένων επιταχύνεται σε 100Gbps
Το της Cisco 100GBASE Pluggable (QSFP) χαρτοφυλάκιο τύπου τετραγώνων μικρό προσφέρει στους πελάτες μια ευρεία ποικιλία υψηλής πυκνότητας και χαμηλής ισχύος 100 επιλογών συνδετικότητας Gigabit Ethernet για το κέντρο δεδομένων, τα δίκτυα υπολογιστών υψηλής απόδοσης, τα στρώματα επιχειρηματικών πυρήνων και διανομής, και τις εφαρμογές φορέων παροχής υπηρεσιών.
Επιλέξτε το σωστό πομποδέκτη της Cisco QSFP28 100G για την αίτησή σας
| Αριθμός μερών της Cisco | Προσιτότητα | MEDIA | Συνδετήρας |
| Qsfp-100g-sr4-s | 100m | Παράλληλο MMF | MPO |
| Qsfp-40/100g-SRBD | 100m | Διπλό MMF | LC (40G ή 100G) |
| Qsfp-40g-SR-BD | 100m | Διπλό MMF | LC (40G μόνο) |
| Qsfp-100g-psm4-s | 500m | Παράλληλο SMF | MPO |
| Qsfp-100g-sm-SR | 2km | Διπλό SMF | LC |
| Qsfp-100g-cwdm4-s | 2km | Διπλό SMF | LC |
| Qsfp-100g-FR-s | 2km | Διπλό SMF | LC |
