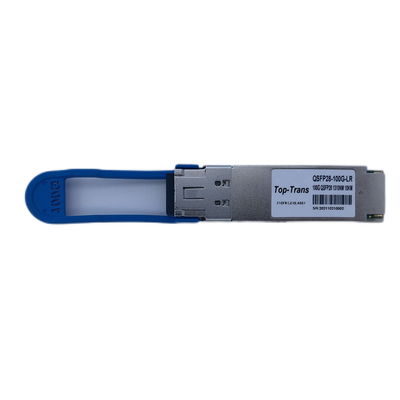

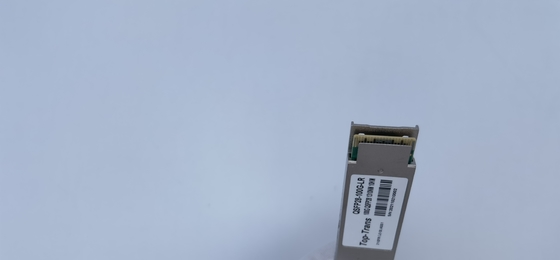

Οπτική QSFP28 100G PAM4 Single Lambda 10KM SMF LC Duplex QSFP-100G-LR1

Το 100G Single Lambda είναι η νέα τεχνολογία που αναπτύχθηκε για οπτικά QSFP28 100G από την ομάδα MSA, σχεδιασμένη για να μειώσει το υψηλό λειτουργικό κόστος για τους παρόχους που χρησιμοποιούν τα υπάρχοντα 100G SR4, LR4, CWDM4 και PSM4. Το 100G Single Lambda χρησιμοποιεί οπτική διαμόρφωση PAM4 για να συνδυάσει 4*25G NRZ ηλεκτρικά σήματα σε 1*100G PAM4 Single lambda laser με το chip DSP gearbox. Η διαμόρφωση PAM4 single lambda απλοποιεί σημαντικά την πολυπλοκότητα του mux/demux και ενσωματώνει τέσσερα σήματα 25G σε μια σύνδεση 100G, μειώνοντας τα δαπανηρά οπτικά εξαρτήματα.

Η οπτική 100G Lambda χρησιμοποιεί ένα μήκος κύματος 1310nm και διαμόρφωση PAM4 50GBaud, επιτρέποντας έτσι τη συμβατότητα με την ίδια οπτική QSFP-DD 400G. Για παράδειγμα, η οπτική QSFP-DD PLR4 χρησιμοποιεί 4 παράλληλες συνδέσεις οπτικού σήματος 1310NM 100G PAM4 50GBaud, μπορεί να συνδεθεί με τέσσερις οπτικές QSFP28 100G-LR Single lambda με καλώδια Breakout και παρέχει την ομαλή μετάβαση από 100G σε 400G.

Οι συμβατές με Arista οπτικές QSFP28 100G LR1 μπορούν να συνδεθούν σε οποιαδήποτε θύρα Arista 100G QSFP. Η ηλεκτρική διεπαφή σύνδεσης είναι 4 * 25G NRZ, όπως όλες οι υπάρχουσες παλαιότερες μονάδες QSFP28 100G. Ωστόσο, σε αντίθεση με το 100G LR4 που κάνει mux/demux 4 * 25G NRZ οπτικό σήμα σε ένα καλώδιο οπτικής ίνας, οι οπτικές QSFP28 100G LR1 χρησιμοποιούν ένα chip gearbox για να μετατρέψουν τα 4 * 25G NRZ ηλεκτρικά σήματα σε ένα 1 * 100G PAM4 οπτικό σήμα και να τα συνδυάσουν σε ένα μοναδικό μήκος κύματος laser (ή "lambda") για μετάδοση. Λόγω της διαφορετικής οπτικής διαμόρφωσης, οι μονάδες QSFP28 100G LR1 δεν θα διαλειτουργούν με παλαιότερες μονάδες 100G LR4.

Η οπτική Top-Trans QSFP28 100G PAM4 LR1 χρησιμοποιεί σήμα single lambda 50GBaud στα 1310nm κεντρικού μήκους κύματος και υποστηρίζει μήκη συνδέσεων έως 10 χιλιόμετρα μέσω οπτικής ίνας μονής λειτουργίας G.652. Η οπτική Top-Trans QSFP28 100G PAM4 LR1 χρησιμοποιεί οπτική διαμόρφωση PAM4 και FEC και είναι πλήρως συμβατή με το MSA QSFP28 100GBASE-LR Single Lambda. Η οπτική QSFP28 100G PAM4 LR1 μπορεί να επεκτείνει τη σύνδεση οπτικής ίνας για τη διασύνδεση κοντινών υποδομών εντός 10 χιλιομέτρων και είναι ιδανική για τη διασύνδεση spine-core ή spine/spine ή DCI κ.λπ. για δίκτυα campus & data center.

Βασικά Χαρακτηριστικά Του QSFP28

• Συμβατό με QSFP28 MSA

• Υποστήριξη 53.125Gbps Baud RATE

• 100G Lambda 100GBASE-LR

• Έως 10 χιλιόμετρα μετάδοσης σε οπτική ίνα μονής λειτουργίας (SMF) με FEC

• Θερμοκρασία λειτουργίας περιβλήματος: 0 - 70 ℃

• Διαμόρφωση PAM4, 4x25G PAM4 ηλεκτρικό σήμα σε 1x100G PAM4 Laser

• Μονή τροφοδοσία +3.3V, Μέγιστη κατανάλωση ενέργειας 4.5W

• Θερμοκρασία λειτουργίας περιβλήματος: 0~70C

• Συμβατό με RoHS

• Διασύνδεση με οπτική PAM4 400GBASE-PLR4 μέσω καλωδίου Breakout MTP/MPO

​

ΕφαρμογήΤου QSFP28

• 100GBASE-LR Ethernet​

• 400GBASE-PLR4 σε 4 παράλληλα 100GBASE-LR

​

​Συμβατή πλατφόρμαΤου QSFP28

Arista 7050X3, 7050X4, 7358X4, 7060X, 7260X, 7130, 7170, 7280R, 7280R3, 7300X, 7388X5, 7368X4, 7500R, 7500R3

ΠαράμετροιΤου QSFP28

Συχνές ΕρωτήσειςΤου QSFP28

• Χρειαζόμαστε διαχωρισμό θύρας από 400G σε 4x100G. Τι μπορείτε να προσφέρετε;

​

Για 400G σε 4 * 100G, προσφέρουμε μήκος σύνδεσης οπτικής ίνας breakout για DR-500M, FR-2KM, LR-10KM

QSFPDD-400G-PLR4 με 4 * QSFP28-100G-LR1

QSFPDD-400G-FR4 με 4 * QSFP28-100G-FR1

QSFPDD-400-DR4 με 4 * QSFP28-100G-DR1

Μέσω καλωδίου Breakout MTP/MPO 8 πυρήνων σε 4 x LC Duplex 2 πυρήνων

• Μπορώ να χρησιμοποιήσω τη μονάδα QSFP28 σας σε διακόπτες Brand CE16800;

​
Ναι, η συμβατότητα με Brand είναι η πιο δημοφιλής ζήτηση από τους πελάτες μας στο παρελθόν.
Οι οπτικές μας θα εγγυώνται τη λειτουργία σε διακόπτες Brand Cloud Engine.

​​

• Μπορούν οι οπτικές σας να διαλειτουργούν με QSFP28 LR4;

​

Όχι, η οπτική τους διαμόρφωση είναι διαφορετική, ενώ το LR4 χρησιμοποιεί 4 * 25G NRZ, αυτό το LR1 χρησιμοποιεί 1 * 100G PAM4

• Τι γίνεται αν διαπιστώσω ότι οι οπτικές σας δεν είναι ικανοποιητικές με τη σύνδεση οπτικής ίνας μας, προκαλώντας κρίσιμες απώλειες σήματος;

​

Οι οπτικές μας παράγονται χρησιμοποιώντας φρέσκα νέα εξαρτήματα μέσω αυστηρού ελέγχου ποιότητας σε παραμέτρους και δοκιμές απόδοσης, σε ανιχνευτή σφαλμάτων και διάγραμμα ματιού. Η αναλογία πιστοποίησης είναι άνω του 99,9%

Εάν συμβούν ελαττώματα ποιότητας εντός της εγγύησης, θα κανονίσουμε άμεσα την υπηρεσία αντικατάστασης/επισκευής
