Λεπτομέρειες:
|
| Θερμοκρασία: | 0°C~+70°C | Τύπος: | QSFP28 100G |
|---|---|---|---|
| Απόσταση μετάδοσης: | 100m | Βάρος: | 0.05Kg/pcs |
| Πρωτόκολλο: | IEEE 802.3BM QSFP28 MSA | Μέγεθος πυρήνων: | G.652 |
| Επισημαίνω: | Μπροκάρ QSFP28 100G SR4,CE QSFP28 100G SR4,4x25GbE 100GBASE SR4 |
||
Οπτικός πομποδέκτης xbr-100g-sr4-0288 100GBASE-SR4 μπροκάρ QSFP28 100G SR4 ή ενότητα 4x25GbE για τη λεπίδα FC32-64
Αρχικά QSFP28 100G SR4 χαρακτηριστικά του πομποδέκτη μπροκάρ:
Κυριώτερα σημεία
• Παρέχει την υψηλή αξιοπιστία συστημάτων βασισμένη στην αυστηρή δοκιμή προσόντων και πιστοποίησης
• Μοναδικές παράμετροι σχεδίου δυνάμεων για να παρέχει στην υψηλότερη απόδοση τις βιομηχανία-οδηγώντας λύσεις μπροκάρ για να υποστηρίξει την επιχειρησιακές συνοχή και τη αποκατάσταση από καταστροφή
• Συμμορφώνεται με τις οπτικές προδιαγραφές 100GBASESR4 (IEEE 802.3bm), βοηθώντας να εξασφαλίσει συμβατότητα με άλλη standardscompliant οπτική
• Οι βοήθειες αποβάλλουν τα ζητήματα ως αποτέλεσμα των απροσδόκητων αλλαγών σχεδίου, που παρέχουν την τρέχουσα δίπλα δίπλα συμβατότητα
• Βελτιστοποιεί τη συνδετικότητα με τις πλατφόρμες μπροκάρ για να επιτρέψει το μέγιστο κλειδί απόστασης καλωδίων
Χαρακτηριστικά γνωρίσματα
• Καυτός-Swappable, χαμηλής τάσης (3.3V) ψηφιακός διαγνωστικός οπτικός πομποδέκτης Ethernet που υποστηρίζει τις μεγάλες τμηματικές συνδέσεις πέρα από την πολλαπλού τρόπου ίνα 1×12 κάνοντας σήμα ποσοστό του 4×25.8 Gb/s
• 4×25.8 Gb/s 850 λέιζερ NM
• Οπτικές προδιαγραφές διεπαφών ανά IEEE 802.3bm 100GBASE-SR4
• Διαγνωστικά χαρακτηριστικά γνωρίσματα ανά QSFP28 MSA που παρέχουν το σε πραγματικό χρόνο έλεγχο:
− Διαβιβασθείσα οπτική δύναμη
− Λαμβανόμενη οπτική δύναμη
− Προκατειλημμένο ρεύμα λέιζερ
− Θερμοκρασία
• Συνδετήρας βιομηχανικά τυποποιημένων MPO 1×12
• πολλαπλού τρόπου ίνα μήκους OM3 συνδέσεων 70m, μήκος συνδέσεων 100m στην πολλαπλού τρόπου ίνα OM4
• Κατηγορία 1 κατηγορίας 1/CDRH IEC 60825-1 λέιζερ, μάτι-χρηματοκιβώτιο
• Συμμόρφωση με τον περιορισμό στην επικίνδυνη τάση ανεφοδιασμού ουσιών (RoHS) directive−
Παράμετροι για το συμβατό QSFP28 100G οπτικό πομποδέκτη Chelsio:
| Παράμετρος | Περιγραφή |
| Απόδοση | Ταχύτητα γραμμών 4×25.8 Gb/s, σύνολο - ντούμπλεξ |
| MEDIA | Καυτός-pluggable, ο βιομηχανικά τυποποιημένος QSFP28, MPO 1×12 απαίτησε το καλώδιο: 12 ίνα MPO θηλυκός--θηλυκό MMF (70m στην ίνα OM3, 100m στην ίνα OM4) |
| Λειτουργούσες παράμετροι |
Διαβιβάστε (Tx): • Μήκος κύματος: 10 κανάλια, 840 έως 860 NM • Μέση δύναμη: −9.1 στο dBm +2.4 ανά κανάλι • RIN: μέγιστο −128 dB/Hz. • Οπτική επιστροφής απώλεια: μέγιστο 12 DB. • OMA: −7.1 στο dBm +3.0 ανά κανάλι λάβετε (Rx): • Μήκος κύματος: 4 κανάλια, 840 έως 860 NM • Μέση δύναμη ανά πάροδο: −11.0 στο dBm +2.4 ανά κανάλι • Οπτική επιστροφής απώλεια: −12 μέγιστο DB. • SRS OMA: dBm μέγιστο −5.6 ανά κανάλι |
| Μέγεθος |
Πλάτος: 41,65 χιλ. (1,64 ίντσες) Ύψος: 17,40 χιλ. (0,69 ίντσες) Βάθος: 107,50 χιλ. (4,23 ίντσες) |
| Θερμοκρασία αποθήκευσης | −40°C σε +85°C (−40°F σε +185°F) |
| Διασκεδασμός δύναμης | 2.5W ανώτατος |

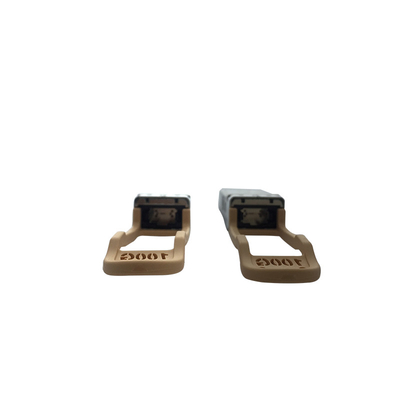

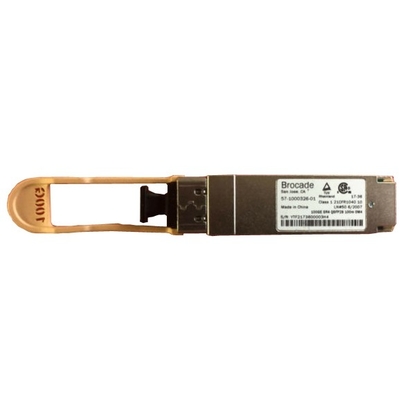

Φωτογραφία για τον πομποδέκτη μπροκάρ QSFP28 100G SR4 100m
