Λεπτομέρειες:
|
| Κεντρικό μήκος κύματος: | 840 έως 860 NM | Θερμοκρασία: | 0°C~+70°C |
|---|---|---|---|
| Βάρος: | 0.05KG/PCS | Απόδοση: | αυτόματος-αντίληψη 2, 4, και 8 ταχυτήτων λιμένων Gbit/SEC |
| τύπος καλωδίων: | MMF | Απόσταση καλωδίων: | 150m |
| Συνδετήρας: | Ντούμπλεξ βιομηχανικά τυποποιημένων LC | υποχωρητικός: | RoHS |
Πομποδέκτης 8G SWL 850nm MMF xbr-000148 μπροκάρ 57-1000012-01 SFP+ FC SFP+ οπτική ενότητα
Προδιαγραφές πομποδεκτών μπροκάρ 8Gb/s SWL FC SFP+
Το μπροκάρ 8 Gbit/SEC SWL SFPs είναι καυτός-swappable, χαμηλής τάσης (3,3 Β) ψηφιακοί διαγνωστικοί οπτικοί πομποδέκτες που υποστηρίζω τις μεγάλες τμηματικές συνδέσεις πέρα από την πολλαπλού τρόπου οπτική ίνα στα κάνοντας σήμα ποσοστά μέχρι 8,5 Gbit/SEC. Συμμορφώνονται με τις μηχανικές (sff-8432), οπτικές, και ηλεκτρικές προδιαγραφές SFP+ (fc-pi-4) για τους διπλούς πομποδέκτες LC.
Το μπροκάρ 8 οπτικός πομποδέκτης Gbit/SEC SWL είναι ένα πολυ-εκτιμημένο 850 NM SFP που συμμορφώνεται με 8.5/4.25/2.125 προδιαγραφές καναλιών ινών Gbit/SEC.
Τα κυριώτερα σημεία προϊόντων περιλαμβάνουν:
• πολλαπλού τρόπου VCSEL συσκευή αποστολής σημάτων 850 NM
• Fc-pi-4 συμμόρφωση για 8.5/4.25/2.125 Gbit/τη λειτουργία SEC
• Διαγνωστικά χαρακτηριστικά γνωρίσματα ανά sff-8472 «διαγνωστική διεπαφή ελέγχου για τους οπτικούς πομποδέκτες,»
παροχή του σε πραγματικό χρόνο ελέγχου:
– Διαβιβασθείσα οπτική δύναμη
– Λαμβανόμενη οπτική δύναμη
– Προκατειλημμένο ρεύμα λέιζερ
– Θερμοκρασία
– Τάση ανεφοδιασμού
• Διπλός συνδετήρας βιομηχανικά τυποποιημένων LC
• 150 μήκη συνδέσεων μ στην ίνα 8,5 Gbit/secon OM3
• Κατηγορία 1 κατηγορίας 1/CDRH IEC 60825-1 λέιζερ, μάτι-χρηματοκιβώτιο
• Συμμόρφωση με τον περιορισμό στην επικίνδυνη οδηγία ουσιών (RoHS)
Παράμετροι για την ενότητα πομποδεκτών 8Gb/s SWL FC SFP+:
| Απόδοση | Κανάλι ινών: 2,125, 4,250, και 8,5 Gbit/ταχύτητα γραμμών SEC, σύνολο - ντούμπλεξ αυτόματος-αντίληψη 2, 4, και 8 ταχυτήτων λιμένων Gbit/SEC |
| MEDIA |
Καυτός-pluggable, μικρός τύπος βιομηχανικά τυποποιημένων Pluggable (SFP+), συνδετήρας LC Σύντομο μήκος κύματος (SWL) |
| Λειτουργούσες παράμετροι |
Διαβιβάστε (Tx): Μήκος κύματος: 840 έως 860 NM Φασματικό πλάτος: 0,65 NM Μέση δύναμη: -8 dBm RIN: -128 dB/Hz ανώτατο Οπτική επιστροφής απώλεια: -12 DB η ελάχιστη OMA: 302 μW, dBm -5,2
Λάβετε (Rx): Μήκος κύματος: 770 έως 860 NM Μέση δύναμη: dBm 0 Οπτική επιστροφής απώλεια: -12 DB Unstressed ευαισθησία: 76 μW, dBm -11,2 SRS OMA: 148 μW, dBm -8,3 μέγιστο διακοπών 3 DB: 12 Ghz |
| Λειτουργούσες αποστάσεις |
OM1 62,5 μm (200-500 MHz*km) Απόσταση Απώλεια 2 κανάλι ινών Gbit/SEC 0,5 έως 150 μ 2,10 DB 4 κανάλι ινών Gbit/SEC 0,5 έως 70 μ 1,78 DB 8 κανάλι ινών Gbit/SEC 0,5 έως 21 μ 1,58 DB
OM2 50 μm (500 MHz*km) Απόσταση Απώλεια 2 κανάλι ινών Gbit/SEC 0,5 έως 300 μ 2,62 DB 4 κανάλι ινών Gbit/SEC 0,5 έως 150 μ 2,06 DB 8 κανάλι ινών Gbit/SEC 0,5 έως 50 μ 1,68 DB
OM3 50 μm (1500 MHz*km) Απόσταση Απώλεια 2 κανάλι ινών Gbit/SEC 0,5 έως 500 μ 3,31 DB 4 κανάλι ινών Gbit/SEC 0,5 έως 380 μ 2,88 DB 8 κανάλι ινών Gbit/SEC 0,5 έως 150 μ 2,04 DB |
| Μέγεθος |
Πλάτος: 14,00 χιλ. (0,55 ίντσες) Ύψος: 12,40 χιλ. (0,49 ίντσες) Βάθος: 57,50 χιλ. (2,26 ίντσες) |
| Θερμοκρασία αποθήκευσης | −40°C σε 85°C (−40°F σε 185°F) |
| Διασκεδασμός δύναμης | 0.8W |

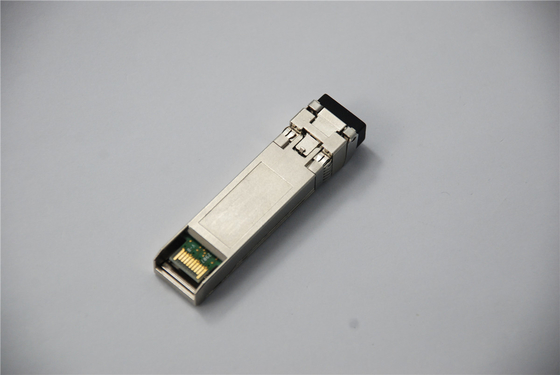

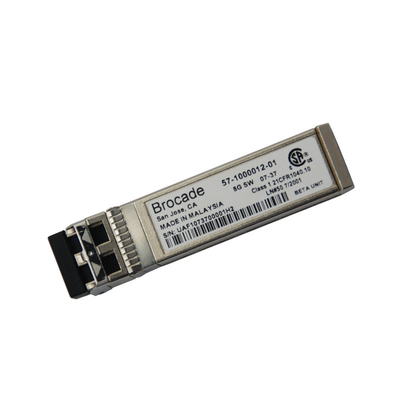

Φωτογραφία για τον πομποδέκτη μπροκάρ 8Gb/s SWL FC SFP+
FAQ
Q1. Εκτός από τις οπτικές ενότητες αυτών των πομποδεκτών μπροκάρ 8Gb/s SWL FC SFP+, ποιο άλλο μπροκάρ SFP μπορείτε να προσφέρετε;
Α1: pls έλεγχος η κάτωθι μορφή για την οπτική ενότητα μπροκάρ που μπορούμε να προσφέρουμε
| Ποσοστό στοιχείων |
Περιγραφή
|
Κατασκευή
Αριθμός μερών
|
Διαταγή μπροκάρ
Αριθμός μερών
|
|
4x32G FC QSFP+
|
SWL
|
57-1000351-01
|
Xbr-000275 (1-πακέτο)
|
| 4x32G FC QSFP+ |
SWL
|
57-1000490-01
|
Xbr-000475 (1-πακέτο)
|
| 4x32G FC QSFP+ |
2 χλμ
|
57-1000480-01
|
Xbr-000285 (1-πακέτο)
|
| 64G FC SFP+ |
SWL
|
57-1000495-01
|
Xbr-000462 (1-πακέτο)
Xbr-000463 (8-πακέτο)
|
| 64G FC SFP+ |
LWL - 10 χλμ
|
57-1000496-01
|
Xbr-000468 (1-πακέτο)
Xbr-000469 (8-πακέτο)
|
| 64G FC SFP+ |
ELWL - 25 χλμ
|
57-1000497-01
|
Xbr-000466 (1-πακέτο)
|
|
32G FC SFP+
|
SWL
|
57-1000333-01
|
Xbr-000212 (1-πακέτο)
Xbr-000213 (8-πακέτο)
|
| 32G FC SFP+ |
SWL
|
57-1000485-01
|
Xbr-000412 (1-πακέτο)
Xbr-000413 (8-πακέτο)
|
| 32G FC SFP+ |
LWL - 10 χλμ
|
57-1000332-01
|
Xbr-000238 (1-πακέτο)
Xbr-000239 (8-πακέτο)
|
| 32G FC SFP+ |
LWL - 10 χλμ
|
57-1000486-01
|
Xbr-000438 (1-πακέτο)
Xbr-000439 (8-πακέτο)
|
| 32G FC SFP+ |
ELWL - 25 χλμ
|
57-1000355-01
|
Xbr-000278 (1-πακέτο)
|
| 32G FC SFP+ |
ELWL - 25 χλμ
|
57-1000494-01
|
Xbr-000478 (1-πακέτο)
|
| 32G FC SFP+ |
ELWL - 25 χλμ
|
57-1000498-01
|
Xbr-000479 (1-πακέτο)
|
|
16G FC SFP+
|
SWL
|
57-0000088-01
|
Xbr-000192 (1-πακέτο)
Xbr-000193 (8-πακέτο)
|
|
16G FC SFP+
|
SWL
|
57-1000487-01
|
Xbr-000492 (1-πακέτο)
Xbr-000493 (8-πακέτο)
|
|
16G FC SFP+
|
LWL - 10 χλμ |
57-0000089-01
|
Xbr-000198 (1-πακέτο)
Xbr-000199 (8-πακέτο)
|
|
16G FC SFP+
|
LWL - 10 χλμ |
57-1000488-01
|
Xbr-000498 (1-πακέτο)
Xbr-000499 (8-πακέτο)
|
|
16G FC SFP+
|
ELWL - 25 χλμ |
57-1000262-01
|
Xbr-000258 (1-πακέτο)
|
|
16G FC SFP+
|
ELWL - 25 χλμ |
57-1000489-01
|
Xbr-000458 (1-πακέτο)
|
|
8G FC SFP+
|
SWL
|
57-1000117-01
|
Xbr-000163 (1-πακέτο)
Xbr-000164 (8-πακέτο)
|
| 8G FC SFP+ | LWL - 10 χλμ |
57-1000027-02
|
Xbr-000153 (1-πακέτο)
Xbr-000172 (8-πακέτο)
|
| 8G FC SFP+ | ELWL - 25 χλμ |
57-0000080-01
|
Xbr-000174 (1-πακέτο)
|
Q2: Είναι αυτό το γνήσιο μπροκάρ αρχικός πομποδέκτης 8G SWL FC SFP+;
A2: Ναι, Topstar είναι ο τοπ διανομέας μπροκάρ μολύβδου στην Κίνα, πωλούμε το εμπορικό σήμα SFP από το έτος 2006 και δεν πωλούμε ποτέ τα στοιχεία εμπορικών σημάτων απομίμησης ή αντιγράφων.
Q3: Το SFP σας παρέχει μια ποιοτική εξουσιοδότηση;
A3: Για το μπροκάρ SFP, προσφέρουμε την ενός έτους εξουσιοδότηση. Οποιοδήποτε ποιοτικό πρόβλημα, θα αντικαταστήσουμε για σας
Q4: Μπορείτε να στείλετε αυτήν την ενότητα SFP στη θέση μου; και πόσο καιρό παίρνει;
A4: Ναι, μπορούμε να παρέχουμε την από σπίτι σε σπίτι αποστολή μέσω των λογιστικών υπηρεσιών DHL, της FEDEX, Aramex και UPS κ.λπ.
Σαφής ο λογιστικός διαρκεί γενικά 5-12 ημέρες σε σφαιρικό.
