Λεπτομέρειες:
|
| Μέγιστο μέγεθος πλαισίων: | 2112-ψηφιολέξη ωφέλιμο φορτίο | Συνολικό εύρος ζώνης καναλιών ινών: | 1800 Gb/s (ποσοστό στοιχείων) |
|---|---|---|---|
| Εξελιξιμότητα: | Αρχιτεκτονική πλήρης-υφάσματος με το μέγιστο 239 διακοπτών | Κατηγορίες υπηρεσίας: | Κατηγορία 2, κατηγορία 3, κατηγορία Φ (πλαίσια διά-διακοπτών) |
| Λιμένες καναλιών ινών: | 16 λιμένες QSFP (64 συνολικοί λιμένες) E_Ports, F_Ports, M_Ports, EX_Ports, D_Ports, και VE_Ports. | Τύποι κυκλοφορίας στοιχείων: | Διακόπτες υφάσματος που υποστηρίζουν unicast |
| Ζεύξη ISL: | Πλαίσιο-βασισμένη στο ζεύξη με μέχρι οκτώ 32 λιμένες Gb/s ανά κορμό ISL μέχρι 256 Gb/s ανά ανταλλαγ | βάρος: | 3,95 κλ (8,71 λίβρες) χωρίς QSFP |
| Επισημαίνω: | FC32-48 άδεια ΛΟΒΩΝ μπροκάρ,Μπροκάρ FC32-48 για x6-4 x6-8,Λιμένας αδειών 32gb 48 ΛΟΒΩΝ μπροκάρ |
||

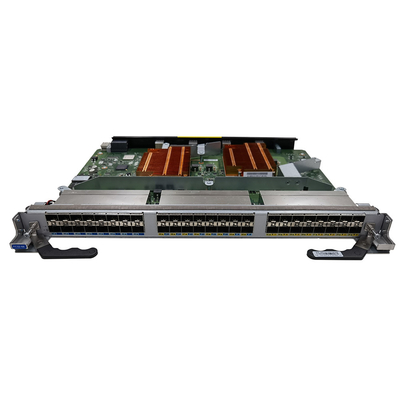

Λεπίδα λιμένων FC μπροκάρ FC32-48 32gb 48 για το διευθυντή x6-4 ή x6-8

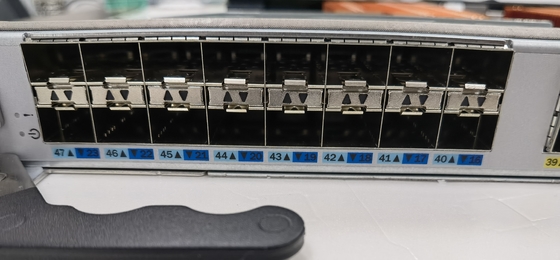

Λεπίδα λιμένων συσκευών καναλιών ινών μπροκάρ FC32-48 με τους ΛΙΜΈΝΕΣ GBP SFP+ 48x 32
Περιγραφή προϊόντων: Σχεδιασμένη για να υποστηρίξει την αύξηση αποθήκευσης, τους απαιτητικούς φόρτους εργασίας, και τη σταθεροποίηση κέντρων δεδομένων, η λεπίδα λιμένων μπροκάρ FC32-64 παραδίδει τη χωρίς ταίρι απόδοση 32 Gb/s, την βιομηχανία-οδηγώντας πυκνότητα λιμένων, και την ευελιξία πολυπρωτοκόλλων. Μπορεί αποτελεσματικά να ξελεπιάσει το διευθυντή μπροκάρ X6 για να χτίσει τα υφάσματα υψηλής πυκνότητας SAN που μεγιστοποιούν την παραγωγικότητα και αυξάνουν την αποδοτικότητα των επενδύσεων αποθήκευσης. Με το συνδυασμό των γερών ικανοτήτων GEN 6 του μπροκάρ με την ευελιξία πολυπρωτοκόλλων και τον ενισχυμένο έλεγχο λανθάνουσας κατάστασης NVMe πέρα από την κυκλοφορία καναλιών ινών, η λεπίδα λιμένων μπροκάρ FC32-64 επιτρέπει μια άνευ ραφής μετάβαση στο όλος-στιγμιαίο κέντρο δεδομένων και οδηγεί την καινοτομία ΤΠ.
Με την υψηλής πυκνότητας λεπίδα λιμένων μπροκάρ FC32-48, ο διευθυντής μπροκάρ X6 μπορεί τώρα να ξελεπιάσει ακόμα και περαιτέρω-επάνω σε 512 λιμένας-προσφέροντας σε 33% περισσότερους λιμένες συσκευών αυξάνοντας το συνολικό εύρος ζώνης συστημάτων μέχρι 20 Tb/s. Αυτή η λεπίδα παρέχει σε 64 λιμένες καναλιών ινών σε έναν κομψό, τύπο υψηλής πυκνότητας που σχεδιάζεται τις q-ευκίνητες συνδέσεις, επιτρέποντας στους διοικητές για να απλοποιήσει την τηλεγράφηση της υποδομής.
| Κύρια χαρακτηριστικά γνωρίσματα | Αρχιτεκτονική συστημάτων |
| Απόδοση καναλιών ινών | Κανάλι ινών: 4.25 ταχύτητα γραμμών Gb/s, σύνολο - ντούμπλεξ 8.5 ταχύτητα γραμμών Gb/s, σύνολο - ντούμπλεξ 14.025 ταχύτητα γραμμών Gb/s, σύνολο - ντούμπλεξ 28.05 ταχύτητα γραμμών Gb/s, σύνολο - ντούμπλεξ αυτόματος-αντίληψη 4, 8, 16, και 32 ταχυτήτων λιμένων Gb/s. Η υποστήριξη για 4 Gb/s και 8 ταχύτητες Gb/s απαιτεί τη χρήση ενός πομποδέκτη 16 Gb/s QSFP. |
| Συνδετικότητα FCoE | 10GbE, ταχύτητες 25GbE, ή 40GbE FCoE. Η υποστήριξη για τις ταχύτητες 10GbE, 25GbE, και 40GbE απαιτεί τη χρήση του κατάλληλου πομποδέκτη QSFP. |
| Λανθάνουσα κατάσταση διακοπτών | Η τοπικά μεταστρεφόμενη λανθάνουσα κατάσταση λιμένων είναι <780 ns="" with="" Forward="" Error="" Correction=""> |
| Λιμένες καναλιών ινών | Μπροκάρ x6-4: Μέχρι λιμένες 192 32-GBP, καθολικοί (F_Port, E_Port, EX_Port, M_Port, D_Port, λιμένας SIM, FICON) |
| Καλώδια που υποστηρίζονται | QSFP (MTP/MPO) στα καλώδια ξεμπλοκαρίσματος SFP+ (LC) και QSFP (MTP/MPO) στα τυποποιημένα καλώδια QSFP (MTP/MPO). 2 χλμ 4×32 Gb/s QSFP (απαιτεί το καλώδιο QSFP--QSFP SMF LC). |
| Διαγνωστικά | IO διορατικότητα για το I/O έλεγχο του καναλιού και NVMe ινών πέρα από την κυκλοφορία καναλιών ινών Η οπτική ClearLink και τα διαγνωστικά καλωδίων, συμπεριλαμβανομένου του ηλεκτρικού/οπτικού loopback, συνδέουν την κυκλοφορία/τη λανθάνουσα κατάσταση/την απόσταση ενσωματωμένη γεννήτρια ροής ΜΕΤΑ και ενσωματωμένο on-line/off-$l*line διαγνωστικά, συμπεριλαμβανομένου του περιβαλλοντικού ελέγχου, FCping και Pathinfo (FC traceroute), να αντανακλάσει ροής, του θεατή πλαισίων, του non-disruptive καινούριου ξεκινήματος daemon, του ελέγχου υγείας οπτικής, του ελέγχου δύναμης, της αναγραφής RAStrace, και της ανίχνευσης εκ νέου αναχώρησης κυλίσματος (RRD) |
| Θερμοκρασία | Λειτουργία: 0°C σε 40°C (32°F σε 104°F) μη-που λειτουργεί: −40°C σε 70°C (−40°F σε 158°F) |
| Μέγιστη δύναμη | Χαρακτηριστική κατανάλωση ισχύος: 203 Watt όταν εποικείται πλήρως με 16 την τυποποιημένη μέγιστη κατανάλωση ισχύος 4×32 Gb/s SWL QSFPs: μέγιστη κατανάλωση ισχύος 387 Watt όταν εποικείται πλήρως με 16 τα πρότυπα 32 Gb/s SWL QSFPs |
Το κανάλι ινών μπροκάρ GEN 6 καναλιών ινών GEN 6 είναι το σύγχρονο δίκτυο αποθήκευσης για τα missioncritical περιβάλλοντα, παράδοση
NVMe-έτοιμη απόδοση, προηγμένη αυτοματοποίηση, και περιεκτική διαχείριση για να επιταχύνει την απόδοση και την κίνηση εφαρμογής
πάντα-στις επιχειρηματικές λειτουργίες. Ο διευθυντής μπροκάρ X6 με το κανάλι ινών GEN 6 και τη λεπίδα λιμένων μπροκάρ FC32-64 παραδίδει τη χωρίς ταίρι απόδοση 32 Gb/s, τη industryleading πυκνότητα λιμένων, και την ευελιξία πολυπρωτοκόλλων στην αύξηση supportstorage, τους απαιτητικούς φόρτους εργασίας, και τη σταθεροποίηση κέντρων δεδομένων.
Κυριώτερα σημεία
• Κλίμακες ο διευθυντής μπροκάρ X6 σε 512 λιμένες μεγιστοποιώντας το διάστημα
χρησιμοποίηση με 33% περισσότερη συνδετικότητα συσκευών σε μια λεπίδα υψηλής πυκνότητας
• Ευκινησία αυξήσεων με τη διευκόλυνση των εύκαμπτων αρχιτεκτονικών με το ταυτόχρονη κανάλι ινών, NVMe, ή τη συνδετικότητα FCoE
• Χειρίζεται περισσότερους φόρτους εργασίας με την απόδοση καναλιών ινών GEN 6
και με την αύξηση του συνολικού εύρους ζώνης συστημάτων μέχρι 20 Tb/s
• Μειώνει την πολυπλοκότητα με 75% λιγότερα καλώδια και αυξάνει το λιμένα
πυκνότητα με τις q-ευκίνητες συνδέσεις
• Καινοτομία ΤΠ κινήσεων με να βελτιστοποιήσει την απόδοση NVMe κατευθείαν
ενσωματωμένος σε πραγματικό χρόνο έλεγχος λανθάνουσας κατάστασης με τη διορατικότητα IO
