Λεπτομέρειες:
|
| Λιμένες καναλιών ινών: | 16 λιμένες QSFP (64 συνολικοί λιμένες) E_Ports, F_Ports, M_Ports, EX_Ports, και FL_Ports | Επικυρωμένο μέγιστο: | 6.000 ενεργοί κόμβοι 56 μεταβάσεις, 19 λυκίσκοι στα υφάσματα υφάσματος OS® μπροκάρ 31 διακόπτες, μ |
|---|---|---|---|
| Εξελιξιμότητα: | Πλήρης αρχιτεκτονική υφάσματος με το μέγιστο 239 διακοπτών | Βάρος: | 3,56 κλ |
| Θερμοκρασία: | 0°C σε 40°C (32°F σε 104°F) | Τύποι κυκλοφορίας στοιχείων: | Διακόπτες υφάσματος που υποστηρίζουν unicast |
| Μέγιστο μέγεθος πλαισίων: | 2.112-ψηφιολέξη ωφέλιμο φορτίο | Απομονωτές πλαισίων: | 8.192 ανά 64 λεπίδες λιμένων, διατιθέμενες δυναμικά |
| Επισημαίνω: | Λεπίδα καναλιών ινών DCX 8510,64x μπροκάρ dcx 8510 λιμένων 16g,64x μπροκάρ FC16-64 λιμένων 16g |
||

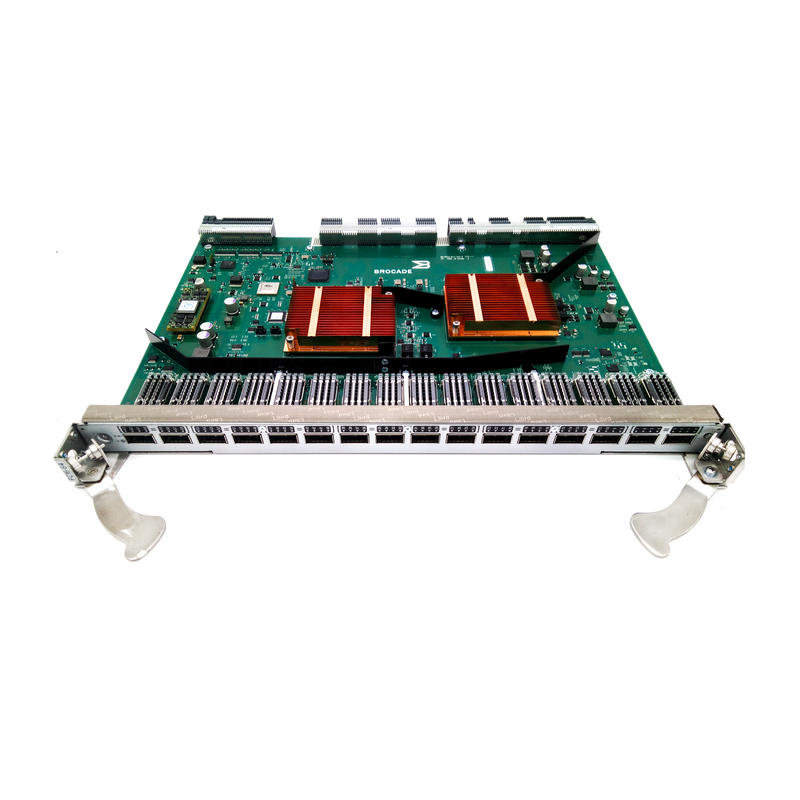

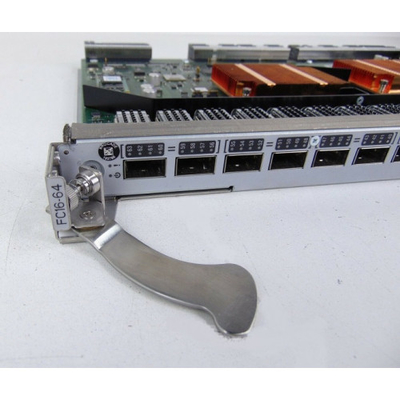

Λεπίδα καναλιών ινών υψηλής πυκνότητας λιμένων 16g μπροκάρ FC16-64 DCX 8510 64x
FC16-64 ενότητα επέκτασης λεπίδων καναλιών ινών
Περιγραφή προϊόντων:
Το μπροκάρ FC16-64 έχει 16 λιμένες QSFP με κάθε φυσική διεπαφή λιμένων που διαμορφώνεται λογικά ως λιμένας καναλιών ινών GBP 4×16 που συμμορφώνεται με τις προδιαγραφές καναλιών ινών 14,025 GBP, και διατηρεί την οπίσθια υποστήριξη συμβατότητας για δύο προηγούμενες γενεές του καναλιού ινών προδιαγραφή-8,5 GBP και 4,25 GBP. Με τη χρησιμοποίηση της υψηλής πυκνότητας και χαμηλής ισχύος QSFPs για τη συνδετικότητα, η λεπίδα λιμένων μπροκάρ FC16-64 επιτρέπει
σταθεροποίηση των φυσικών λιμένων και μια μείωση 75 τοις εκατό των καλωδίων, η οποία απλοποιεί τη διαχείριση καλωδίων και διευκολύνει την εξελιξιμότητα για τη μεγαλύτερη επιχειρησιακή ευκινησία.
| Κύρια χαρακτηριστικά γνωρίσματα | Αρχιτεκτονική συστημάτων |
|
Τύποι MEDIA
|
Καυτός-pluggable QSFP συνδετήρας μπροκάρ 4×16 GBP SWL, συνδετήρας καλωδίων κορδελλών MPO 1×12 (66 μ OM3, 100 μ OM4 4/8/16 GBP υποστήριξης μπροκάρ FC16-64 QSFPs μόνο [όχι 2 GBP ή 10 GBP]) |
|
Λανθάνουσα κατάσταση διακοπτών
|
Η τοπικά μεταστρεφόμενη λανθάνουσα κατάσταση λιμένων είναι 700 NS η λανθάνουσα κατάσταση λεπίδα--λεπίδων είναι 2,1 µsec η κρυπτογράφηση/η συμπίεση είναι 5,5 µsec ανά κόμβο Η μπροστινή διόρθωση λάθους (FEC) προσθέτει 400 NS μεταξύ E_Ports (που επιτρέπεται από προεπιλογή)
|
|
Συνολικό εύρος ζώνης καναλιών ινών |
512 GBP (ποσοστό στοιχείων)
|
| Μέγιστη δύναμη | 118 Watt όταν εποικείται πλήρως με 16 τυποποιημένο SWL QSFP μέγιστη κατανάλωση ισχύος 134 Watt |
| Δόνηση | Λειτουργία: ημίτονο 0,5 γ, 0,4 grms τυχαία, 5 έως 500 Hz μη-που λειτουργούν: ημίτονο 2,0 γ, 1,1 grms τυχαία, 5 έως 500 Hz |
|
Υποστηριγμένο διοικητικό λογισμικό |
HTTP, SNMP V1/V3 (???????? ΔΙΑΧΕΊΡΙΣΗ MIB MIB, FC), SSH Έλεγχος, Syslog Προηγμένα μπροκάρ εργαλεία Ιστού, επιχείρηση συμβούλων SAN δικτύων μπροκάρ ή επαγγελματίας συμβούλων SAN δικτύων μπροκάρ συν Διεπαφή γραμμών εντολής (CLI) SMI υποχωρητικά Διοικητικές περιοχές δοκιμαστικές άδειες για τις πρόσθετες ικανότητες
|
| Ασφάλεια | Aes-gcm-256 κρυπτογράφηση σε ISLs Dh-ΣΚΑΣΙΜΟ (μεταξύ των διακοπτών και των συσκευών τελών), επικύρωση διακοπτών FCAP FIPS 140-2 l2-υποχωρητικό, HTTPS, IPsec, φιλτράρισμα IP, LDAP με IPv6, OpenLDAP, σύνδεση λιμένων, ΑΚΤΊΝΑ, καθορισμένος από το χρήστη ρόλος-βασισμένος έλεγχος προσπέλασης (RBAC), ασφαλές αντίγραφο (SCP), ασφαλές RPC, SFTP, SSH v2, SSL, σύνδεση διακοπτών, TACACS+, εμπιστευμένος διακόπτης |
|
Διαγνωστικά
|
Ενσωματωμένη γεννήτρια ροής, διαγνωστικά καλωδίων ClearLink (καμία υποστήριξη για το ηλεκτρικό/οπτικό loopback), κυκλοφορία συνδέσεων/απόσταση λανθάνουσας κατάστασης ΜΕΤΑ και ενσωματωμένο on-line/off-$l*line διαγνωστικά, συμπεριλαμβανομένου του περιβαλλοντικού ελέγχου, FCping και Pathinfo (FC traceroute), να αντανακλάσει ροής, του θεατή πλαισίων, non-disruptive καινούριο ξεκίνημα daemon, λιμένας που αντανακλούν, έλεγχος υγείας οπτικής, έλεγχος δύναμης (16 GBP λεπίδα-μόνο), αναγραφή RAStrace, και ανίχνευση εκ νέου αναχώρησης κυλίσματος (RRD)
|
Πιό μικρή κατανάλωση ισχύος
Οι οπτικοί πομποδέκτες Channelcompliant QSFP ινών GBP SWL μπροκάρ 4×16 είναι καυτός-swappable, χαμηλής τάσης (3,3 Β), ψηφιακοί διαγνωστικός-ικανοί οπτικοί πομποδέκτες που συμμορφώνονται με τη μηχανική προδιαγραφή QSFP MSA (sff-8436) .QSFP που οι οπτικοί πομποδέκτες παρέχουν στο μπροκάρ FC16-64 υψηλή πυκνότητα κατάστασης προόδου και 285 τοις εκατό λιγότερη κατανάλωση ισχύος από τέσσερα τυποποιημένο SFPs (1,4 W εναντίον 4 W), η χαμηλότερη δύναμη σύρουν οποιασδήποτε λεπίδας μετατροπής καναλιών ινών. Στην πραγματικότητα, ένα μπροκάρ DCX 8510 που εποικείται πλήρως με οκτώ λεπίδες λιμένων μπροκάρ FC16-64 όχι μόνο προσφέρει την υψηλότερη πυκνότητα λιμένων, αλλά και σύρει μόνο 1.902 Watt (0,19 W/Gbps). Το πιό στενό ανταγωνιστικό προϊόν απαιτεί πάνω από 40 τοις εκατό περισσότερη ενέργεια
δύναμη 25 τοις εκατό λιγότεροι λιμένες. Μέσω της χρήσης energy-efficient QSFPs, το μπροκάρ έχει επιτρέψει στις οργανώσεις ΤΠ για να επιτύχει τα νέα επίπεδα σταθεροποίησης υποδομής μειώνοντας τη γενική κατανάλωση ισχύος.
